BMW 520D F10 미션 수리 가격 및 구동장치
후진 안됨 완벽 해결과 메카트로닉스 수리 과정 정리
BMW 520D F10 미션 수리 가격과 구동장치
경고등, 후진 안됨 증상의 원인부터 메카트로닉스
수리 비용까지 상세히 안내해 드립니다.
변속기 이상으로 고민 중이시라면 정확한 진단과
해결 방법을 참고해보세요.

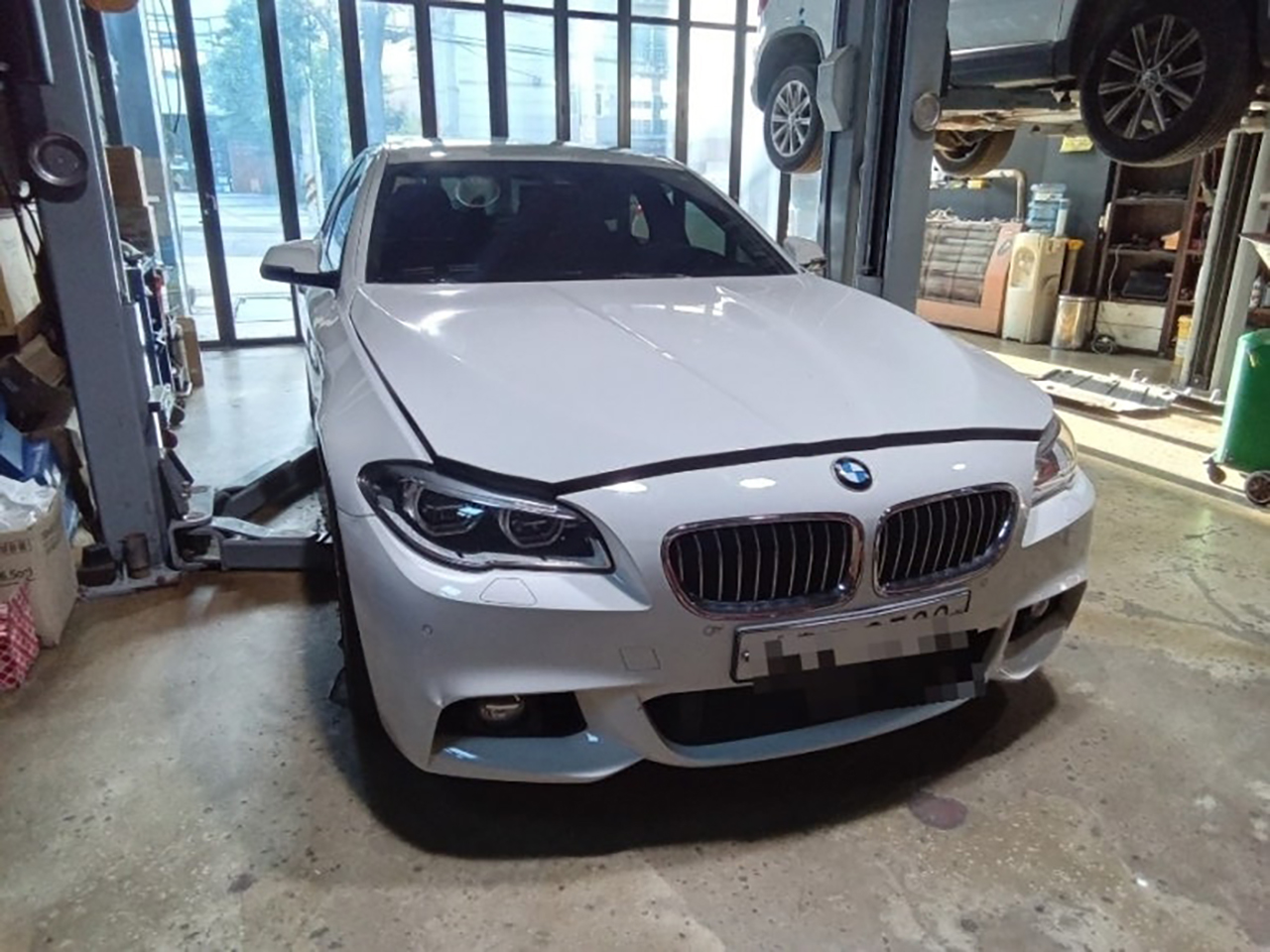

인천에서 견인으로 오셨습니다. 후진이 아예 안
된다고 하셨는데, 스캐너를 돌려봤더니 고장 코드가
없었습니다. 코드가 없어도 후진이 안 되는 경우가
있습니다. 기계적인 고장입니다.
미션을 내려봐야 압니다. 2016년식 520d F10,
178,000km. 클러치 오버홀에 메카트로닉스 재생품

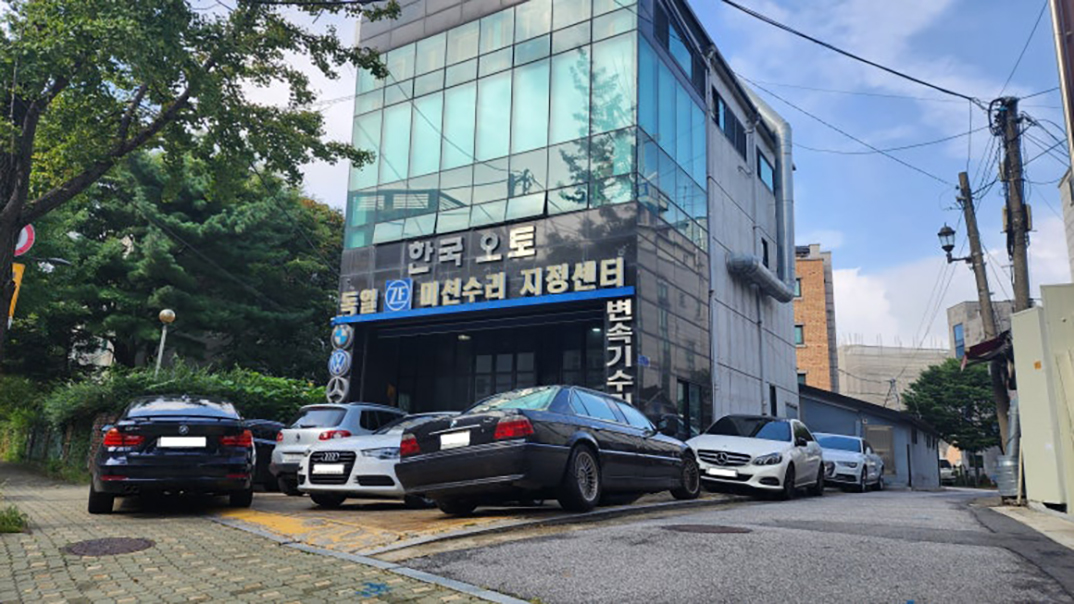

까지 동시에 수리했습니다. 서울 노원구 한국오토
ZF 변속기 지정센터 작업 기록입니다.
스캐너를 돌렸는데 코드가 없었습니다.
기계적 고장 진단합니다.
코드가 없으면 괜찮은 거 아니냐고 생각하실 수
있습니다. 그렇지 않습니다.
전자 제어 계통에서 감지하는 오류가 없다는 뜻이지,
미션 내부가 정상이라는 뜻이 아닙니다.
클러치 디스크가 마모되거나 물리적으로 파손된
상태는 스캐너가 잡지 못합니다. 이런 경우를 기계적
고장이라고 합니다.
시운전을 먼저 했습니다. 후진 기어를 넣으면 차가
움직이지 않았습니다. 전진은 되는데 출발 구간에서
꿀렁거림이 심했습니다. 특정 단수에서 전달이
끊기는 느낌, BMW 구동장치가 정상적으로 힘을
전달하지 못하는 상태였습니다.
시운전에서 나온 반응만으로도 미션 내부 확인이 필요
하다는 판단이 섰습니다. 코드가 없다고 해서 진단을
멈추면 안 되는 케이스입니다. 미션을 내려서
직접 열어봐야 했습니다.
BMW 변속기 고장 주요 증상은 무엇인가요?
BMW 미션 수리, 어떤 증상이 나타나는지 가장 많이
물어보시는 질문입니다. ZF 8HP 기준으로
대표적인 증상은 여섯 가지입니다.
첫째, 후진만 안 되고 전진은 되는 경우.
이번 520d가 딱 이 패턴이었습니다. 클러치 중 후진
관련 마찰재가 먼저 손상된 경우에 나타납니다.
둘째, 전진 후진 모두 불가.
클러치 손상이 광범위하게 진행된 상태입니다.
셋째, 신호 대기 중 D에서 P로 자동 전환.
배터리 저전압이 원인인 경우가 많습니다. 미션 고장
으로 오인하는 케이스가 많은데, 배터리 점검을
먼저 해야 합니다.
넷째, 정차 후 출발 시 퉁퉁·턱턱 충격.
클러치 슬립 또는 메카트로닉스 유압 이상이
원인입니다.

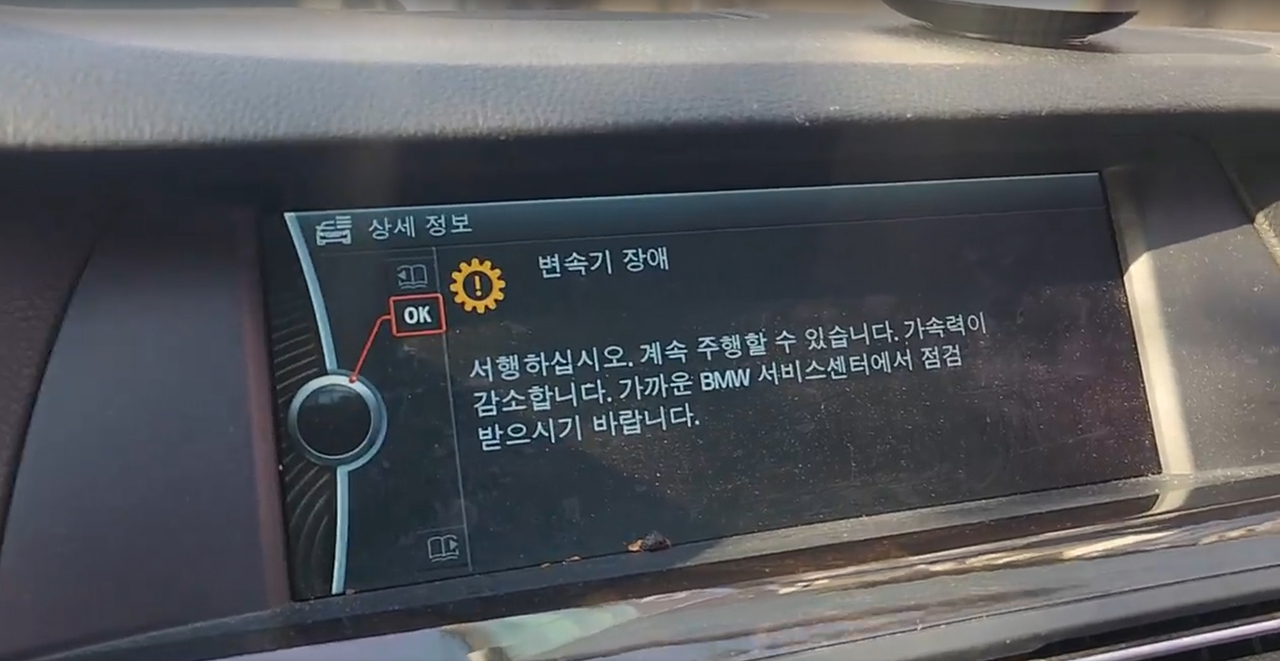

다섯째, 변속기 장애·과열 경고등.
전자 제어 계통에서 감지한 경우입니다.
여섯째, 구동장치 최대 출력을 사용할 수 없습니다
메시지. 변속기 보호 모드가 작동한 상태입니다.
이 중 코드가 없는 기계적 고장은 전용 스캐너만으로
구분이 안 됩니다. BMW 320d, 640d, X3, X5도
ZF 8HP를 사용하며 증상 패턴이 동일합니다.
클러치가 2차 손상까지 진행됐습니다.
오버홀 결정 합니다.

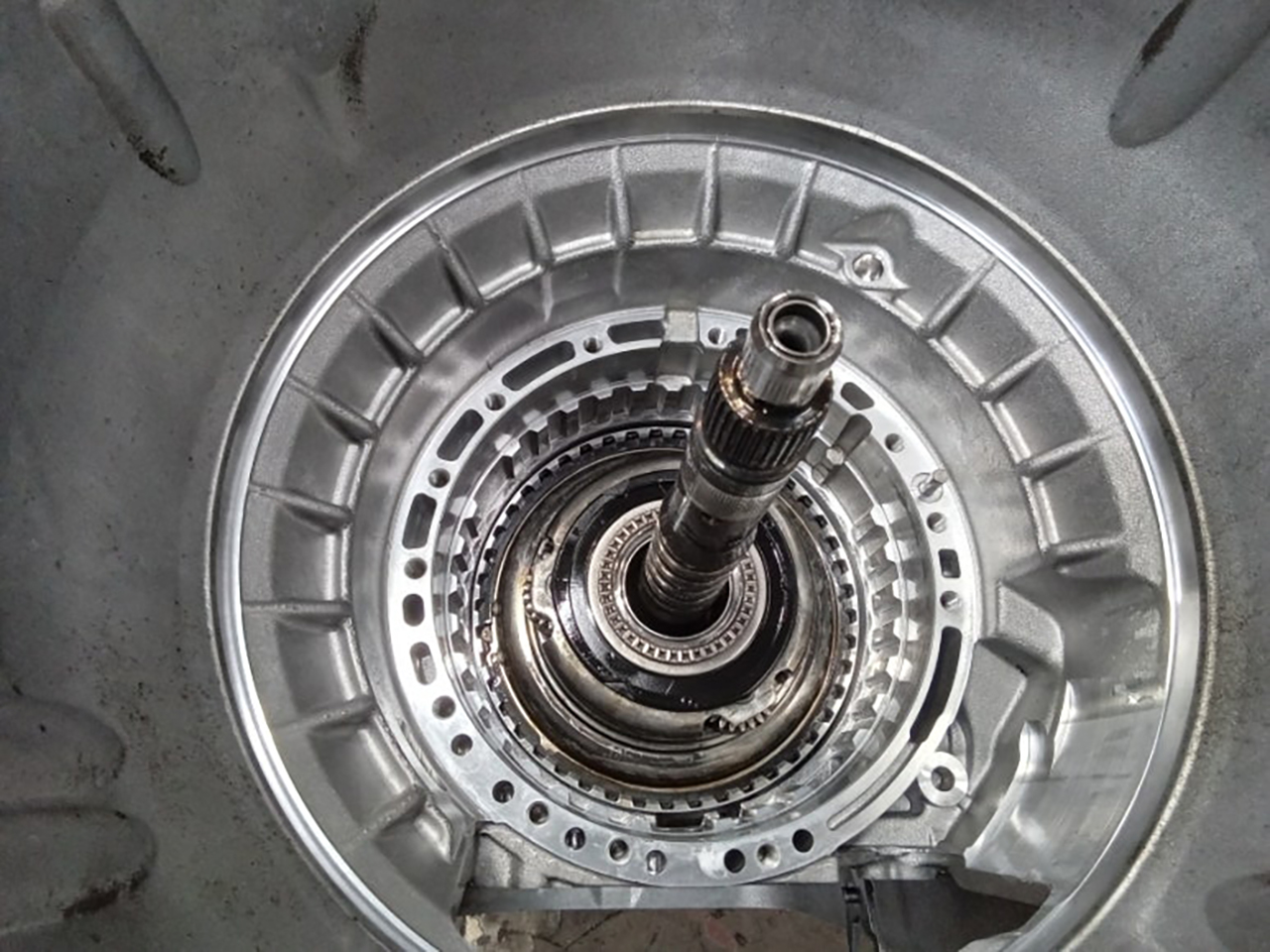

미션을 내리고 열었을 때 상황이 예상보다
진행되어 있었습니다.

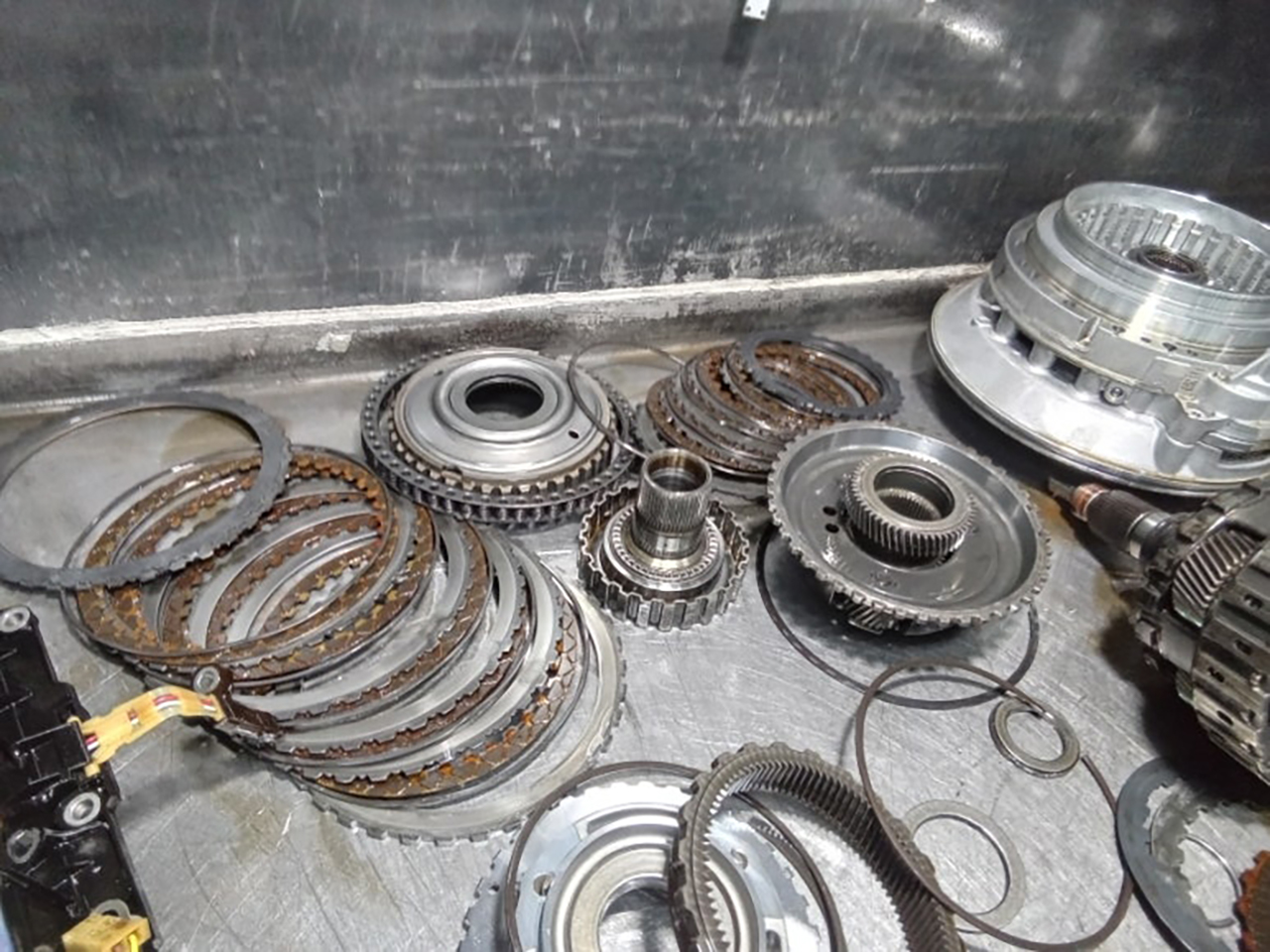

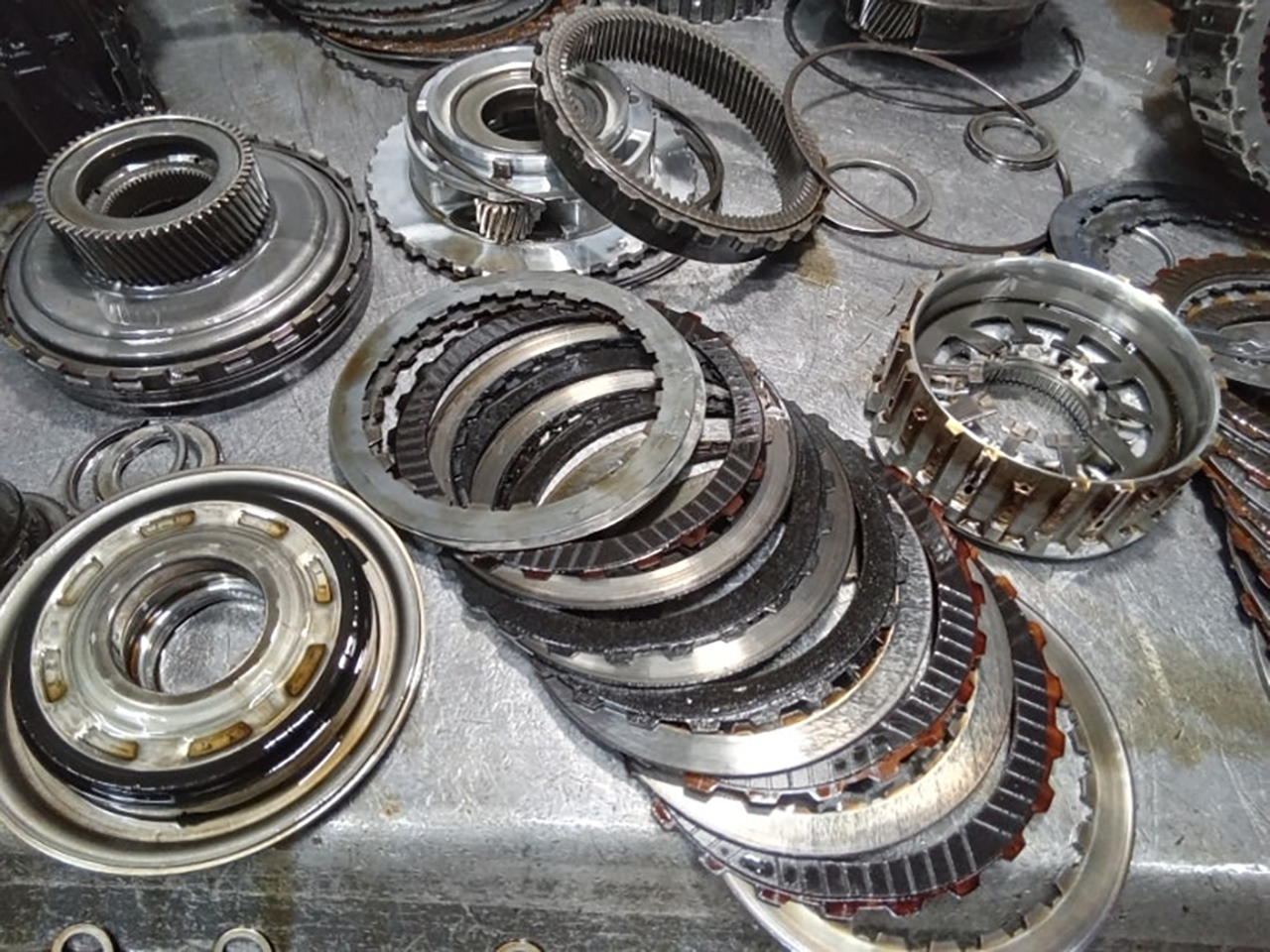

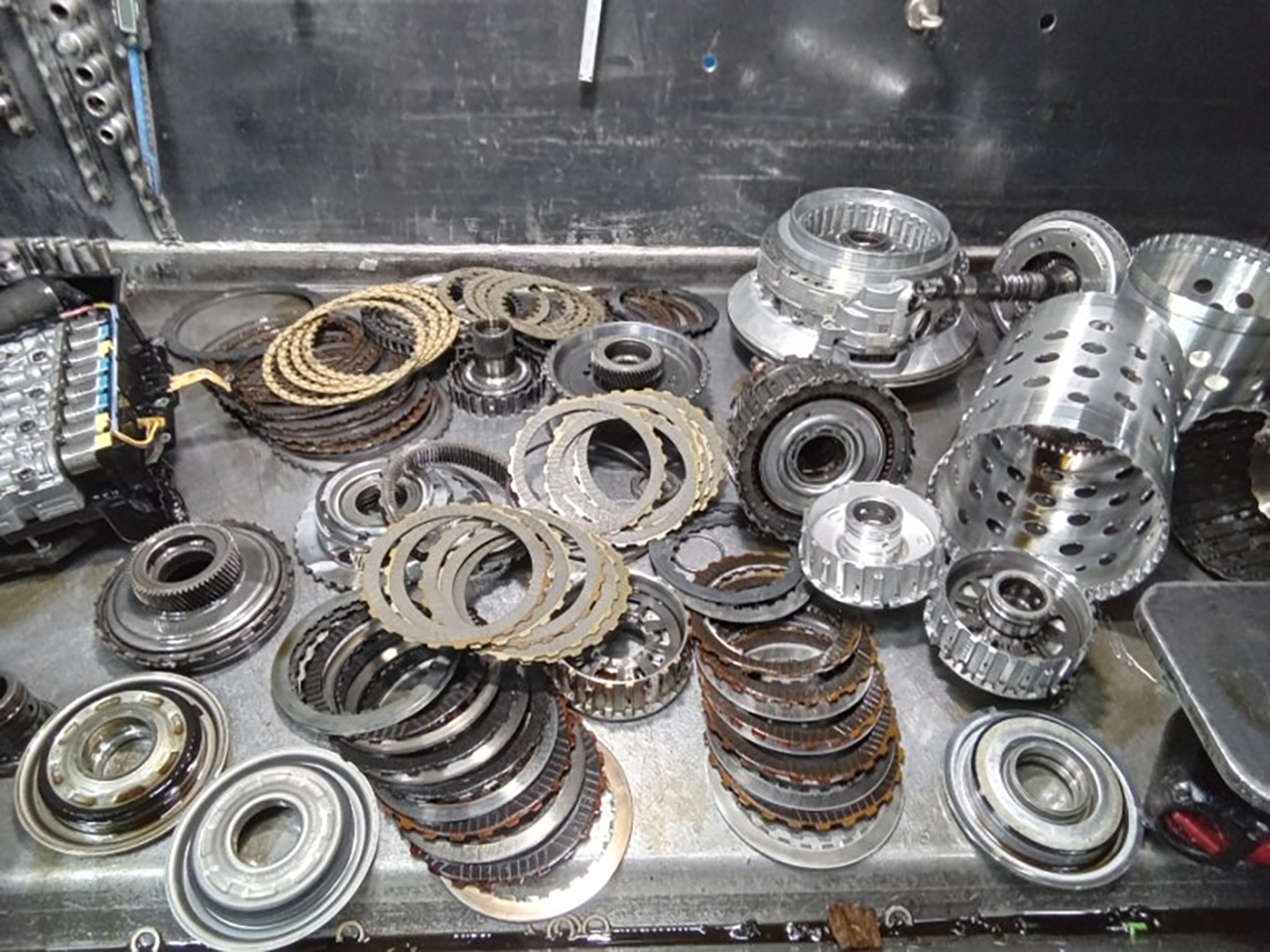

클러치 다판 디스크가 마모를 넘어서 변형이 온 상태
였습니다. 메카트로닉스가 유압을 제대로 제어하지
못하는 상황이 지속되면 클러치에 과부하가
걸립니다. 유압이 불안정하면 클러치가 완전히 접속
되거나 완전히 분리되지 않고 중간 상태를 반복하게
됩니다. 이 과정에서 마찰재가 빠르게 닳습니다.
이게 2차 손상입니다.
메카트로닉스만 교환하고 클러치를 두면, 이미 손상
된 클러치가 새 메카트로닉스에 다시 부하를 줍니다.
반대로 클러치만 오버홀하고 메카트로닉스를 그대로
두면 유압 불안정이 남아서 같은 과정이 반복됩니다.
둘을 동시에 수리해야 하는 이유입니다.
178,000km까지 한 번도 손대지 않은 클러치 상태를

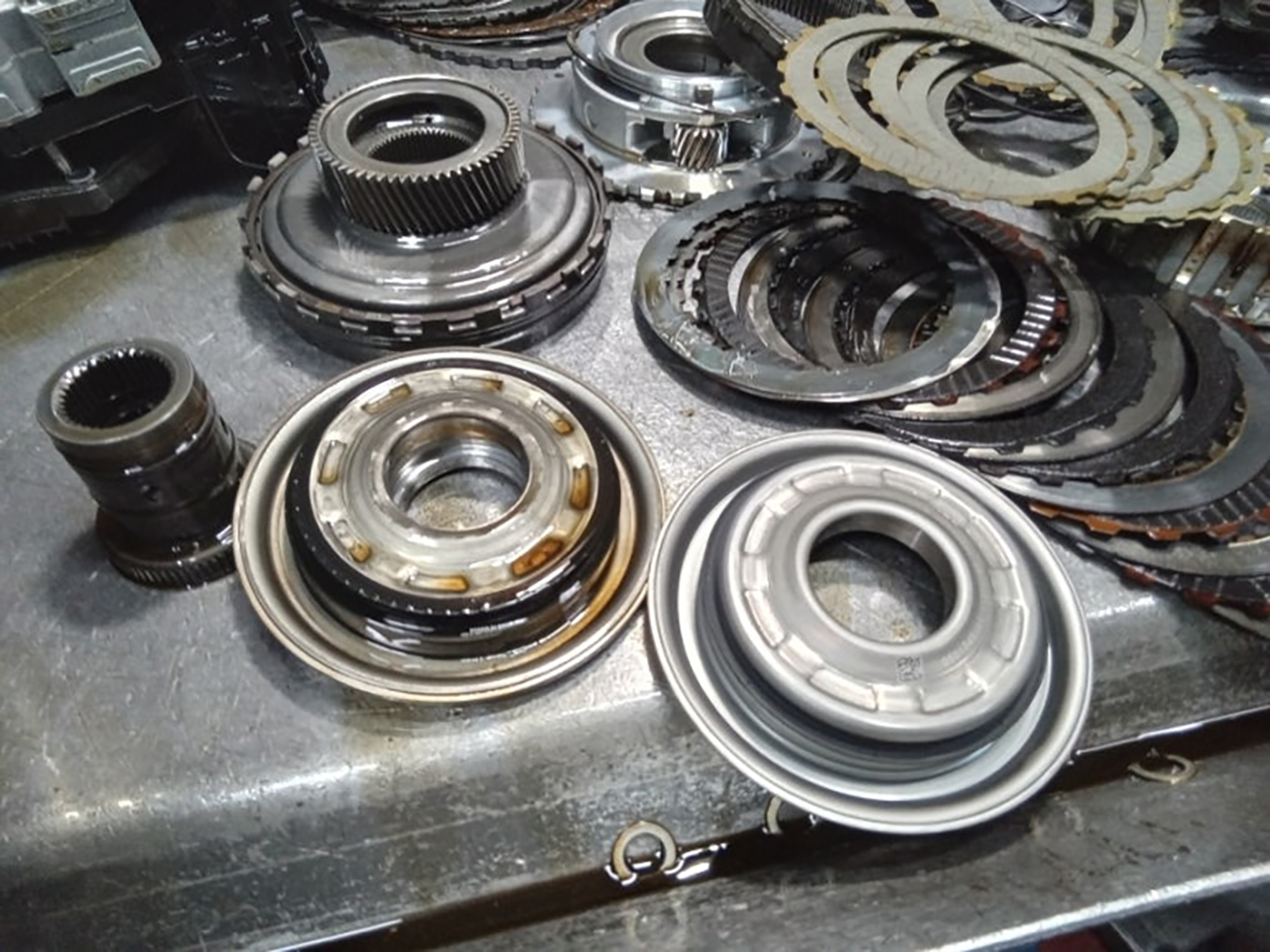

직접 확인하고 오버홀을 결정했습니다. 다판 디스크,
유압 피스톤, 클러치 허브 모두 신품으로 교환하는
전체 오버홀 기준입니다.
BMW 미션 수리 비용은 어느 정도인가요?
수리 범위에 따라 달라지기 때문에 정확한 금액은
진단 후에 안내됩니다. 대략적인 구성은 이렇습니다.
클러치 오버홀 단독은 다판 디스크·피스톤·허브 신품
기준입니다. 메카트로닉스가 정상인 경우에
해당합니다.
메카트로닉스 재생품 교환 단독은 클러치 상태가
양호할 때 선택합니다. 재생품은 불량 부품을 교환한
유닛이고, ZF 정품 대비 비용이 낮습니다. 보증
조건은 1년 2만km 무상 A/S로 동일합니다.
클러치 오버홀과 메카트로닉스 동시 수리는 이번
520d처럼 2차 손상이 확인된 경우입니다. BMW
520d F10 미션 수리 가격은 이 구성이 가장 높지만,
둘을 따로 진행하면 나중에 한 번 더 미션을 내려야
하기 때문에 결국 동시 수리가 비용 면에서 낫습니다.
고장 상태에 따라 범위가 달라지므로 먼저 무상
점검으로 확인하시는 걸 권장합니다.
미션 내리고 클러치 꺼내고 메카트로닉스까지
한국오토 실제 작업 과정

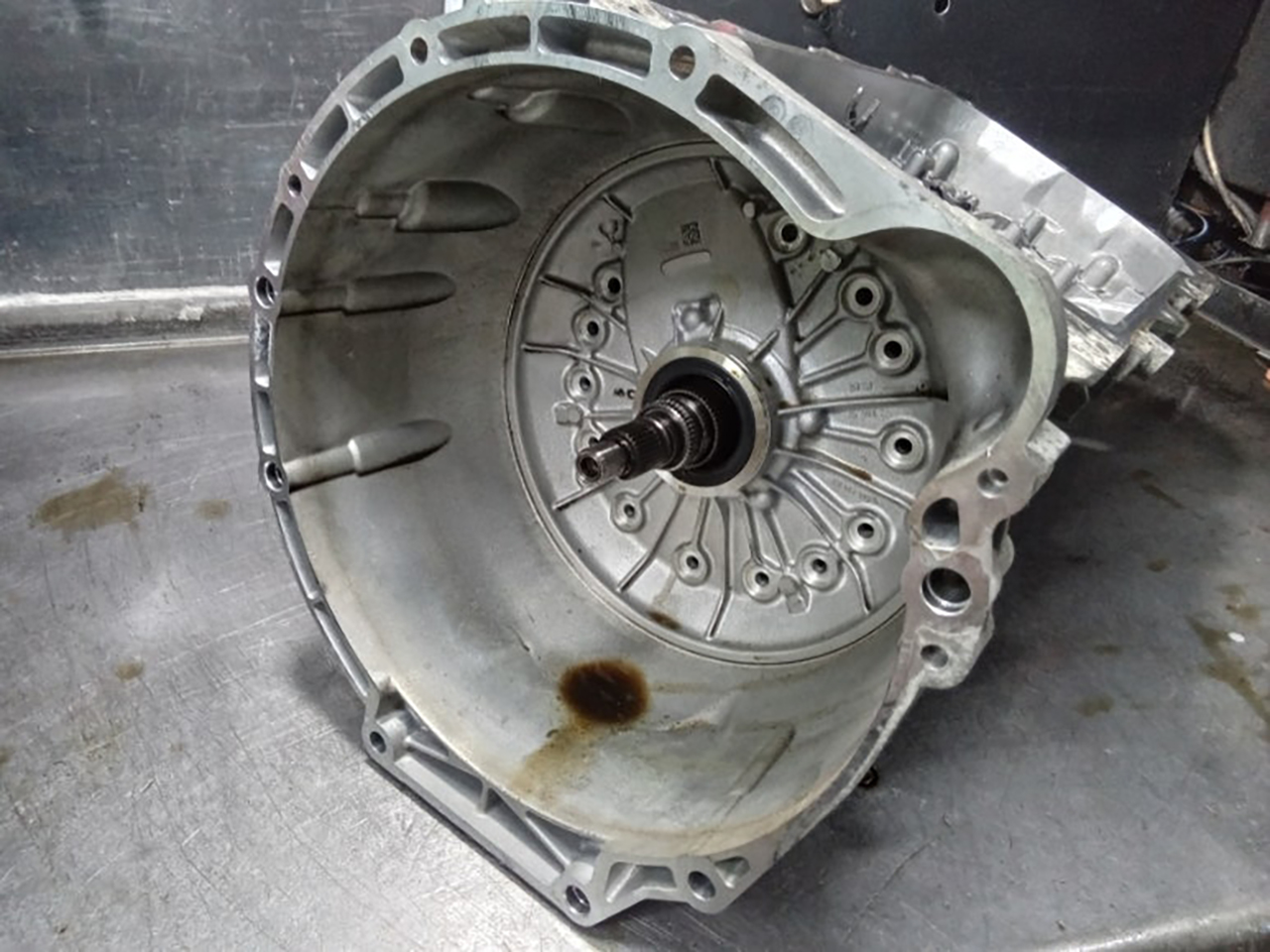

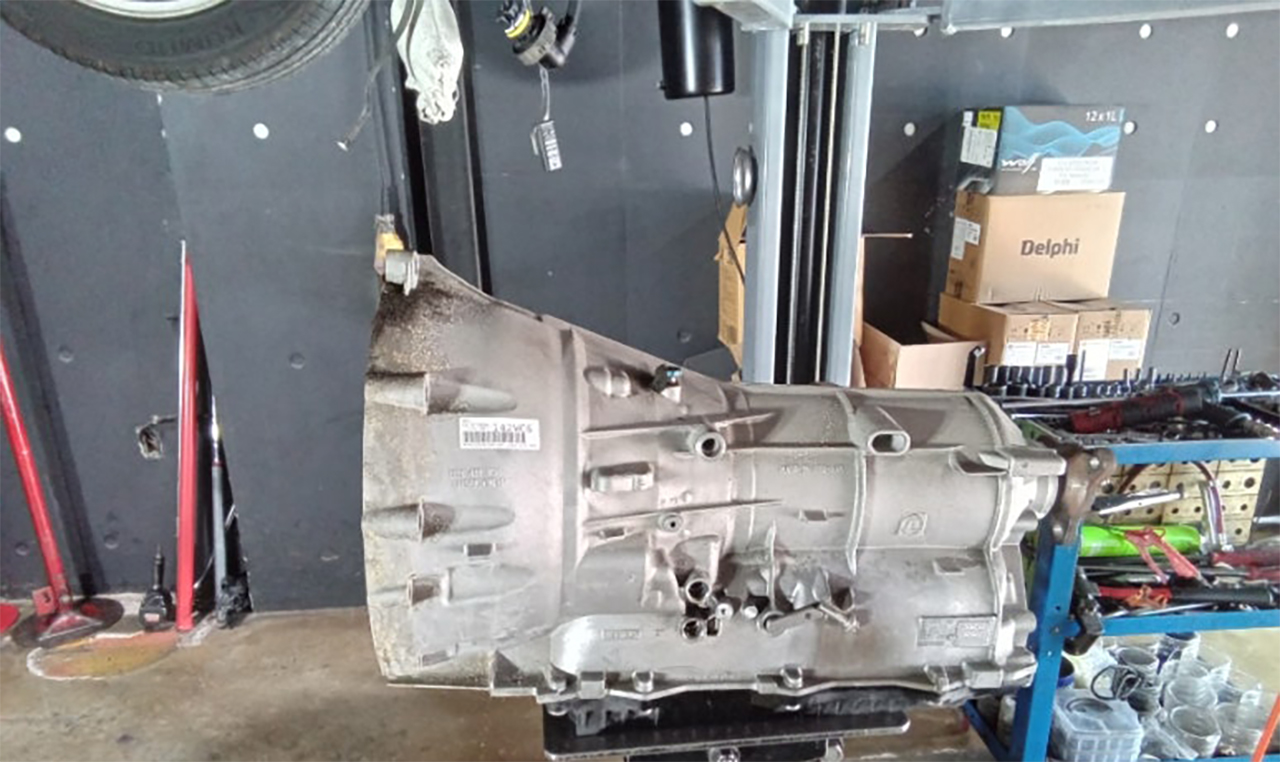

엔진에서 미션 분리 → 2층 조립실 이동

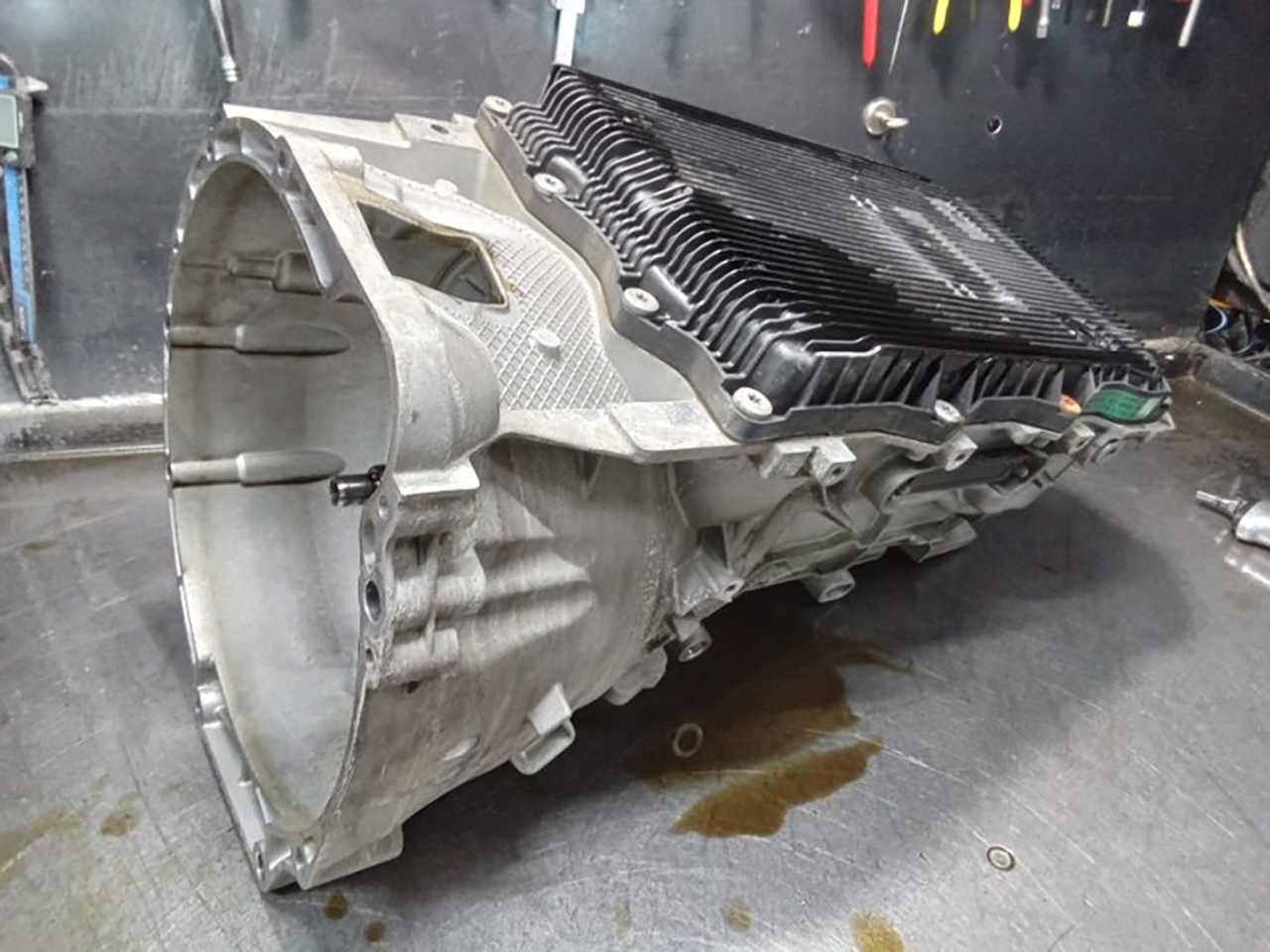

ZF 8HP는 엔진에서 미션을 통째로 내린 뒤 작업합니다.

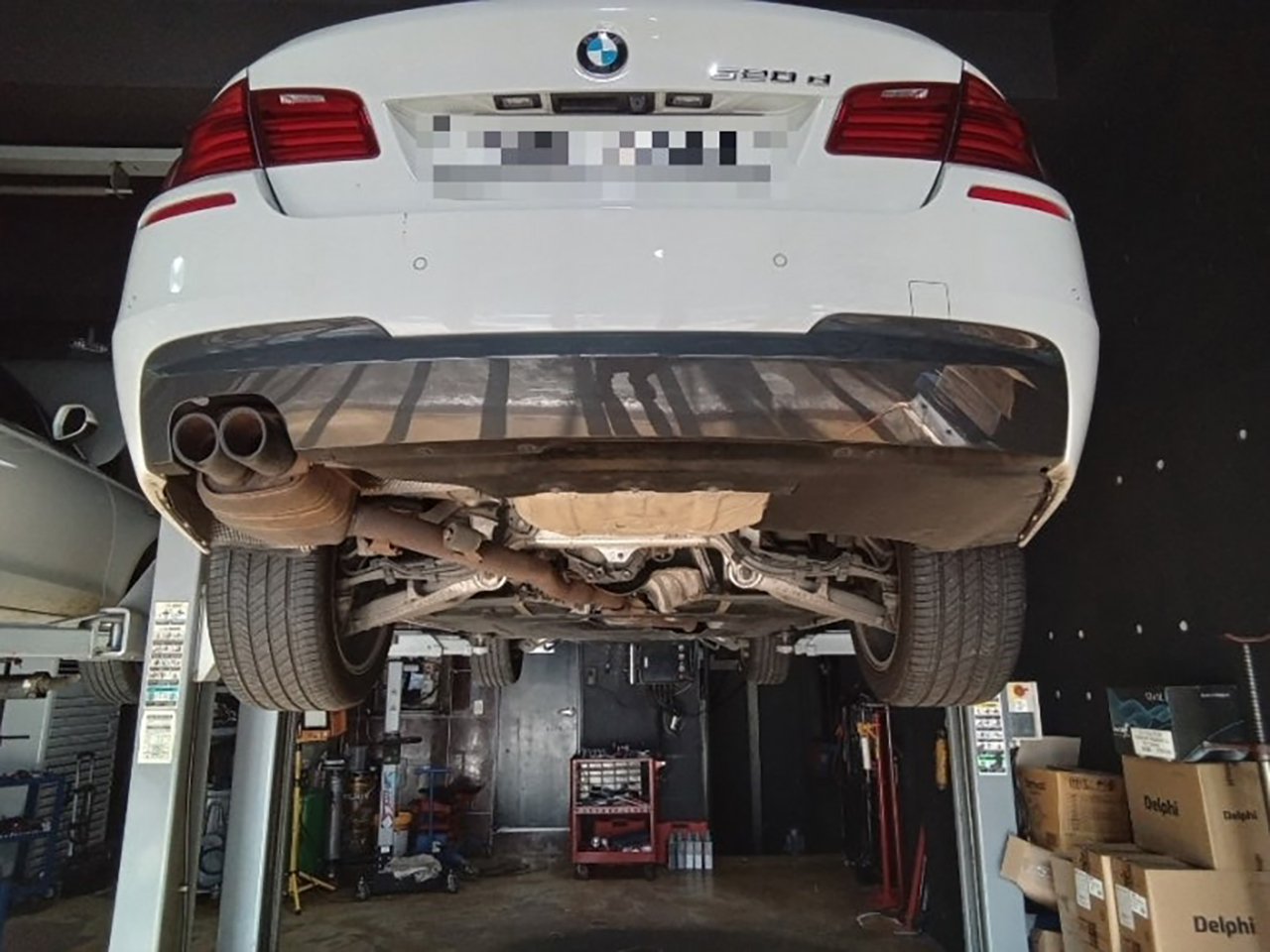

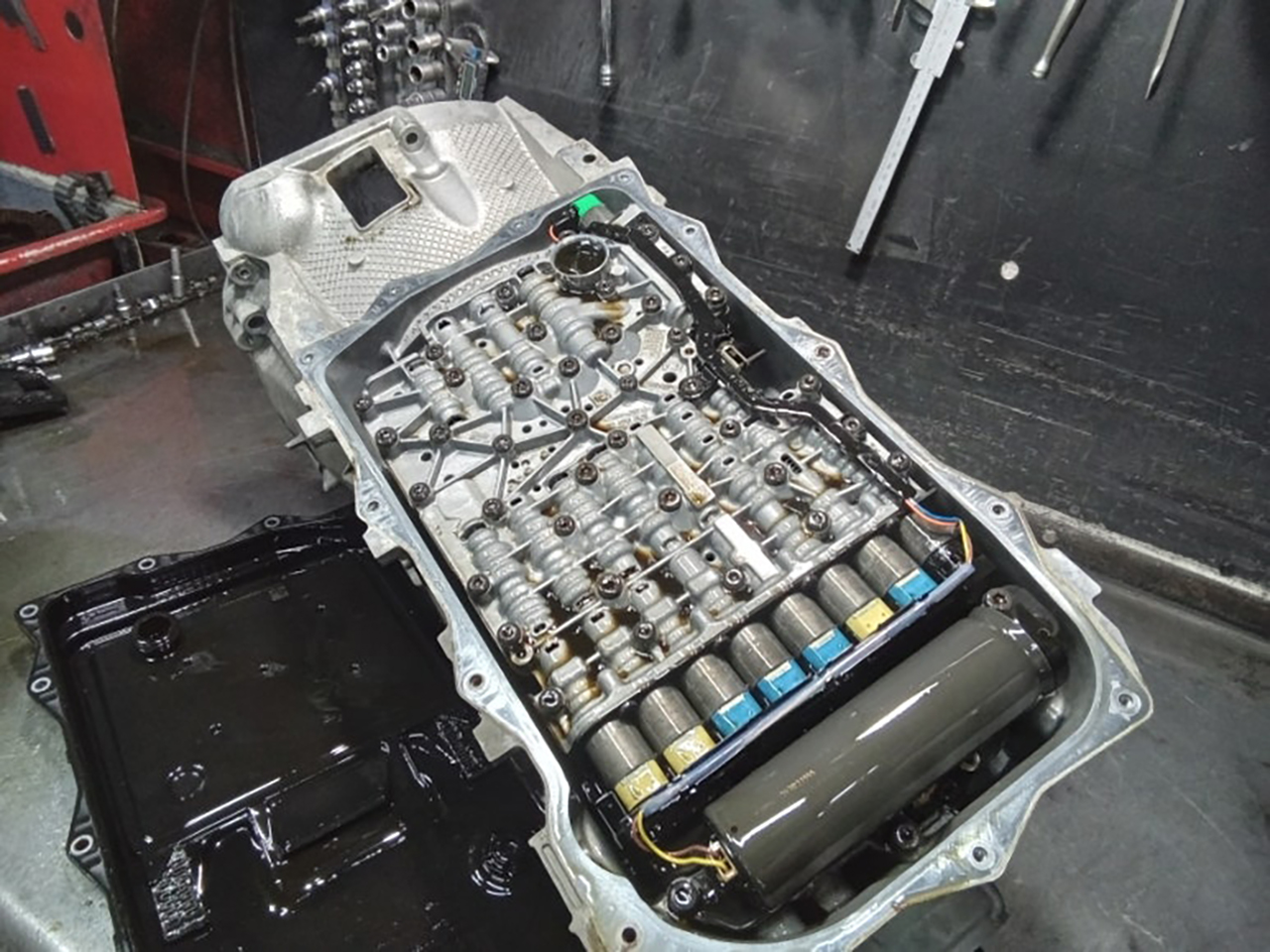

리프트에서 미션을 분리하고 2층 조립실로 올려서 오일팬
부터 탈거합니다. 오일팬은 필터가 일체형으로 붙어

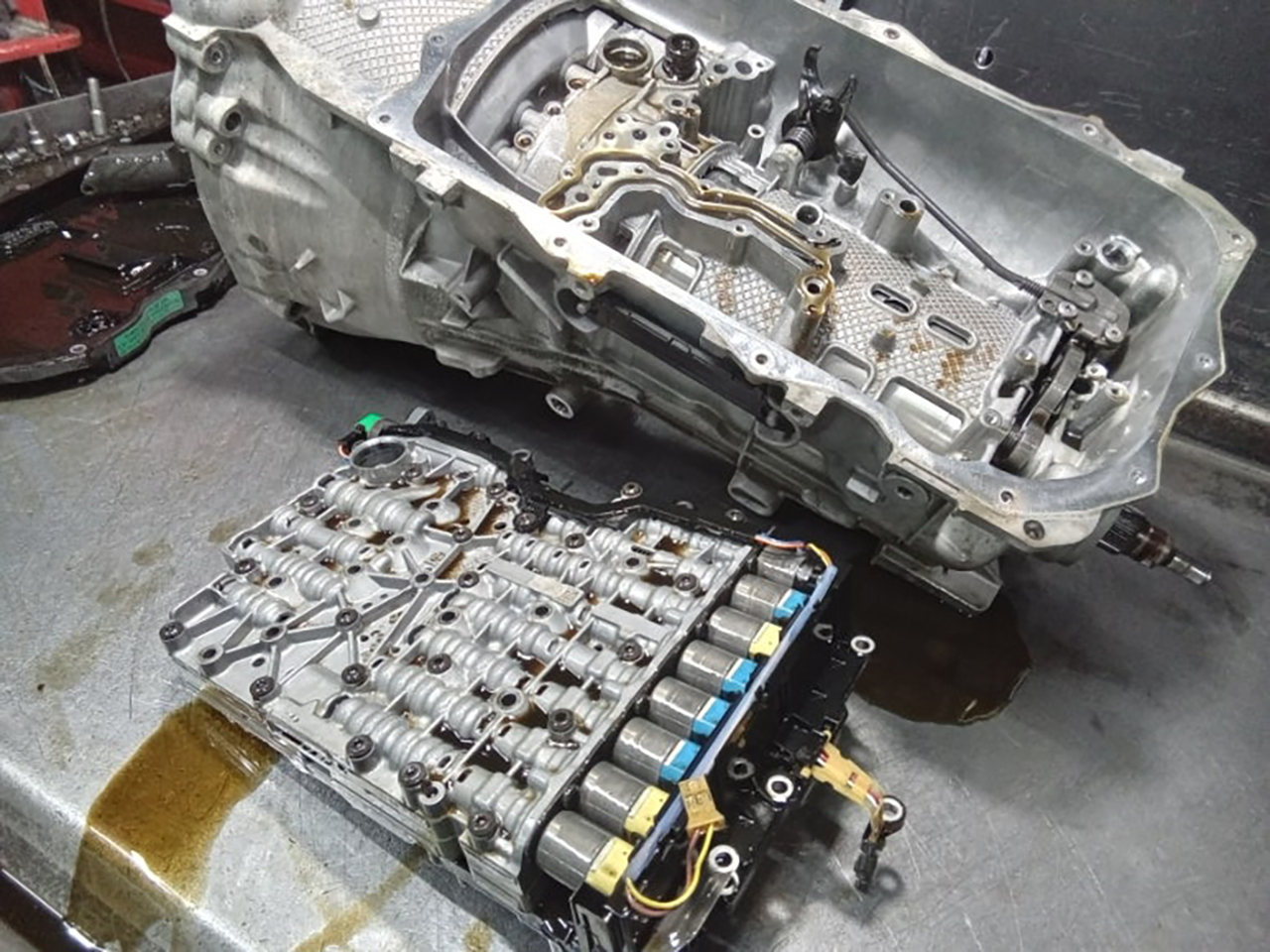

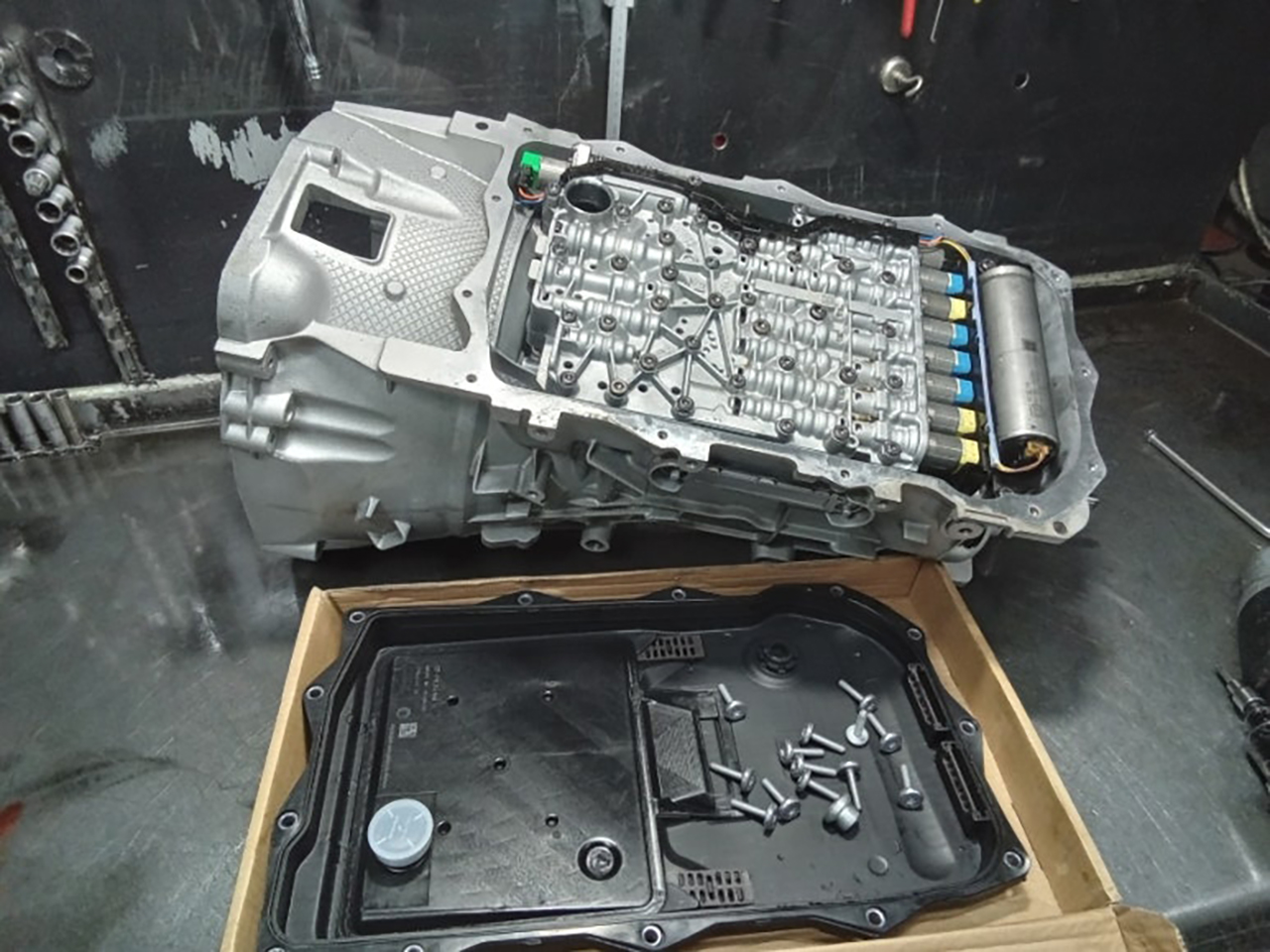

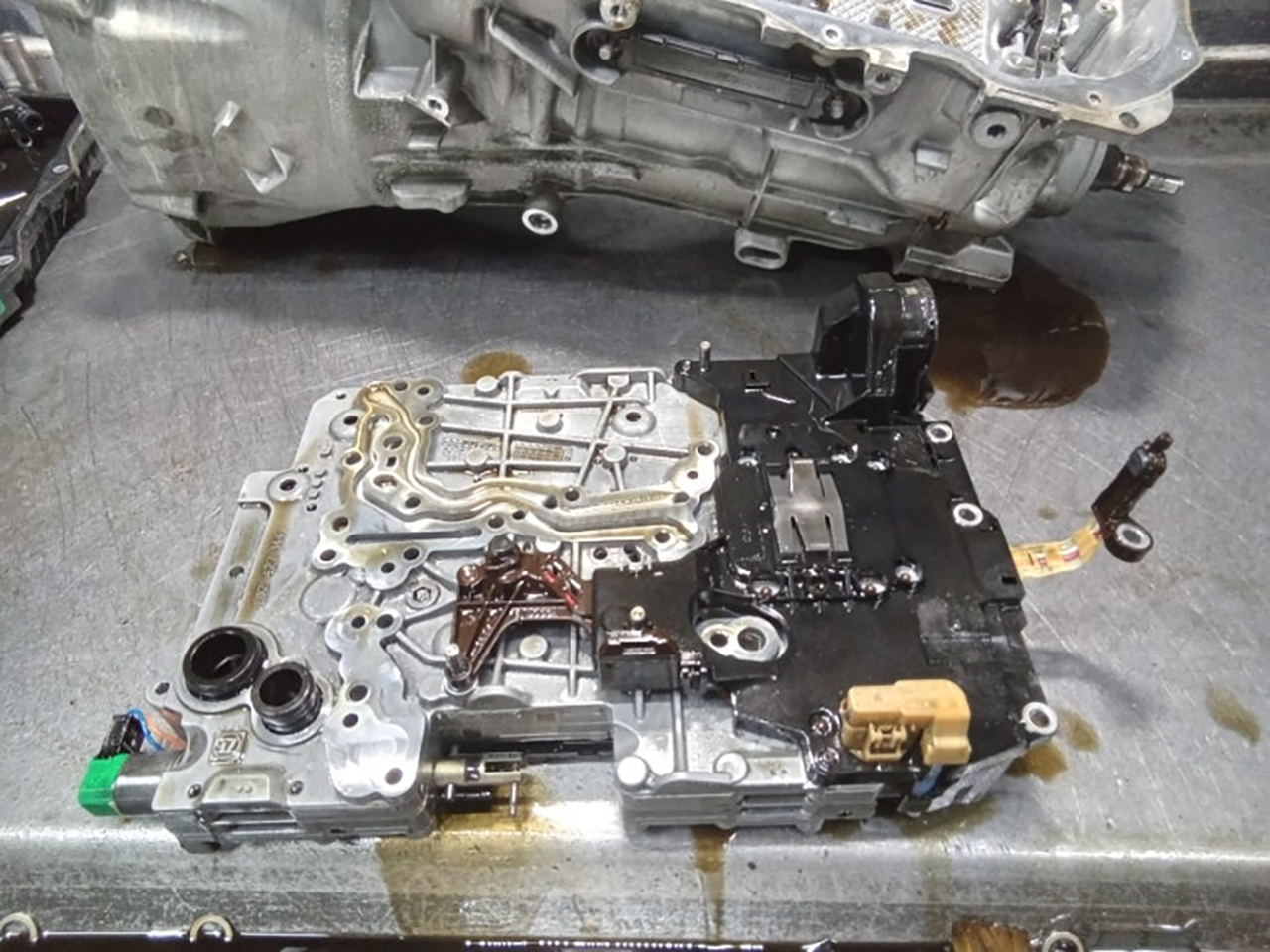

있어서 팬째 신품으로 교환합니다. 오일팬을 열어야 메카
트로닉스에 접근이 됩니다.
클러치 오버홀 + 메카트로닉스 재생품 + 클론

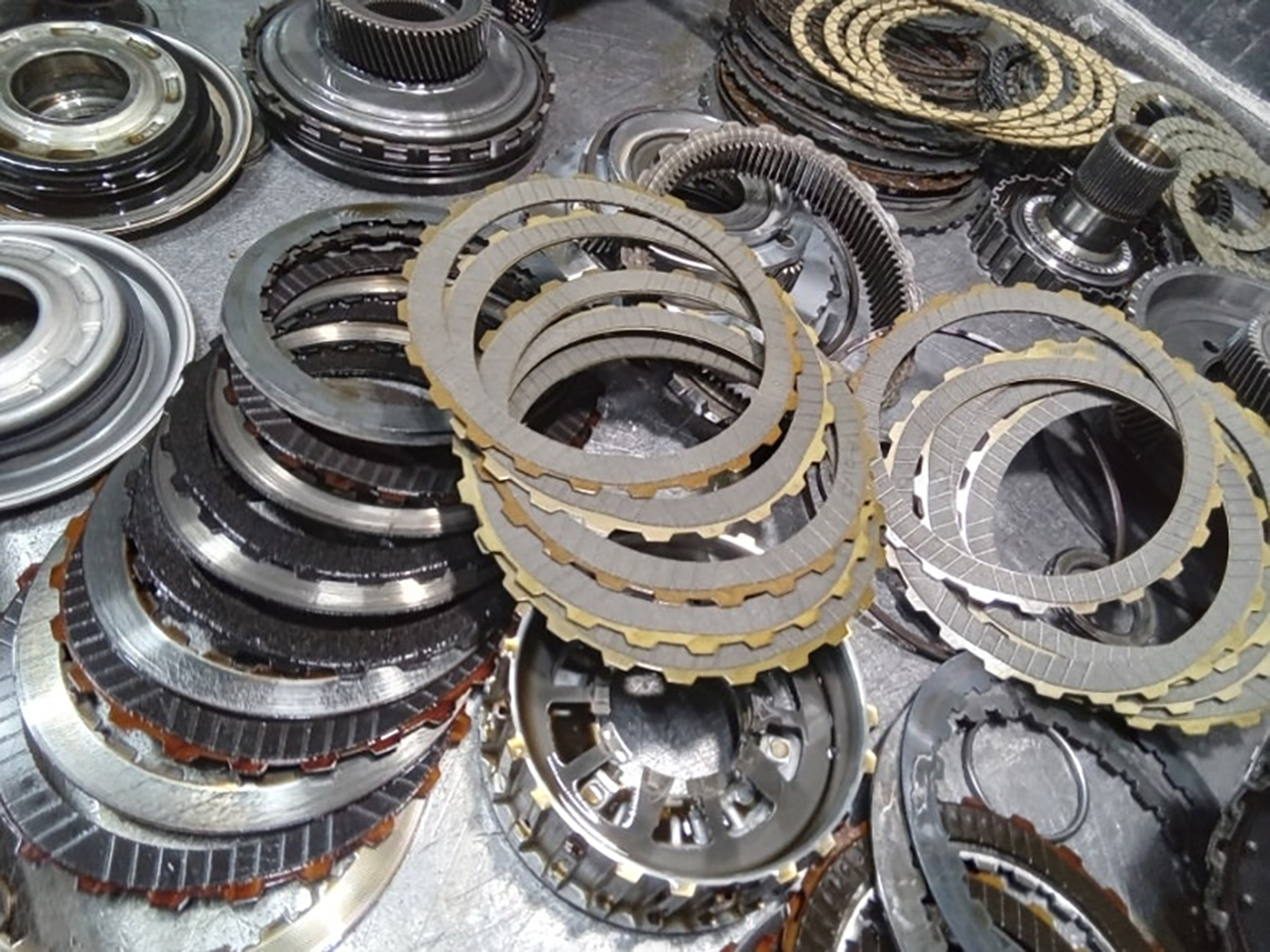

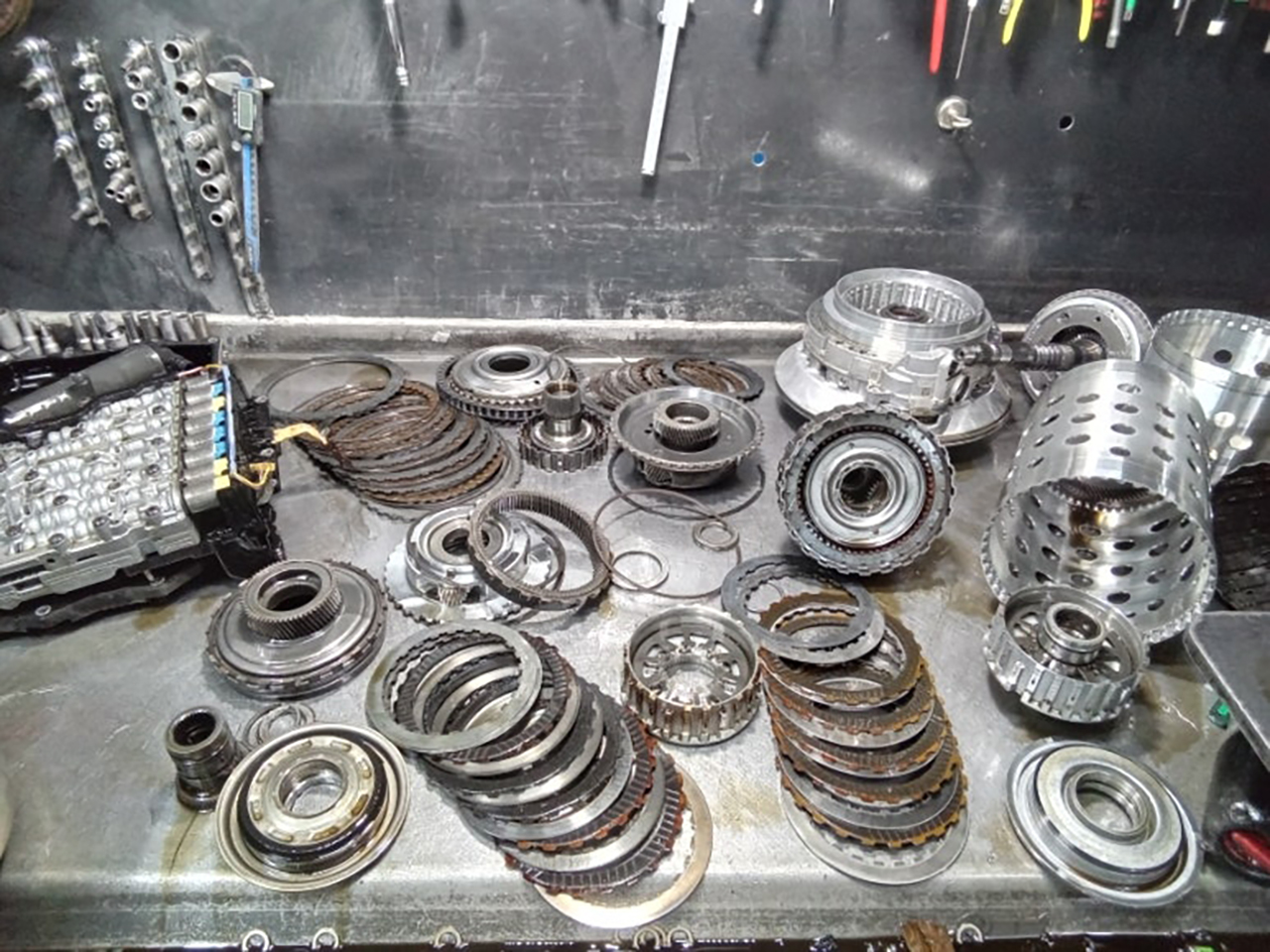

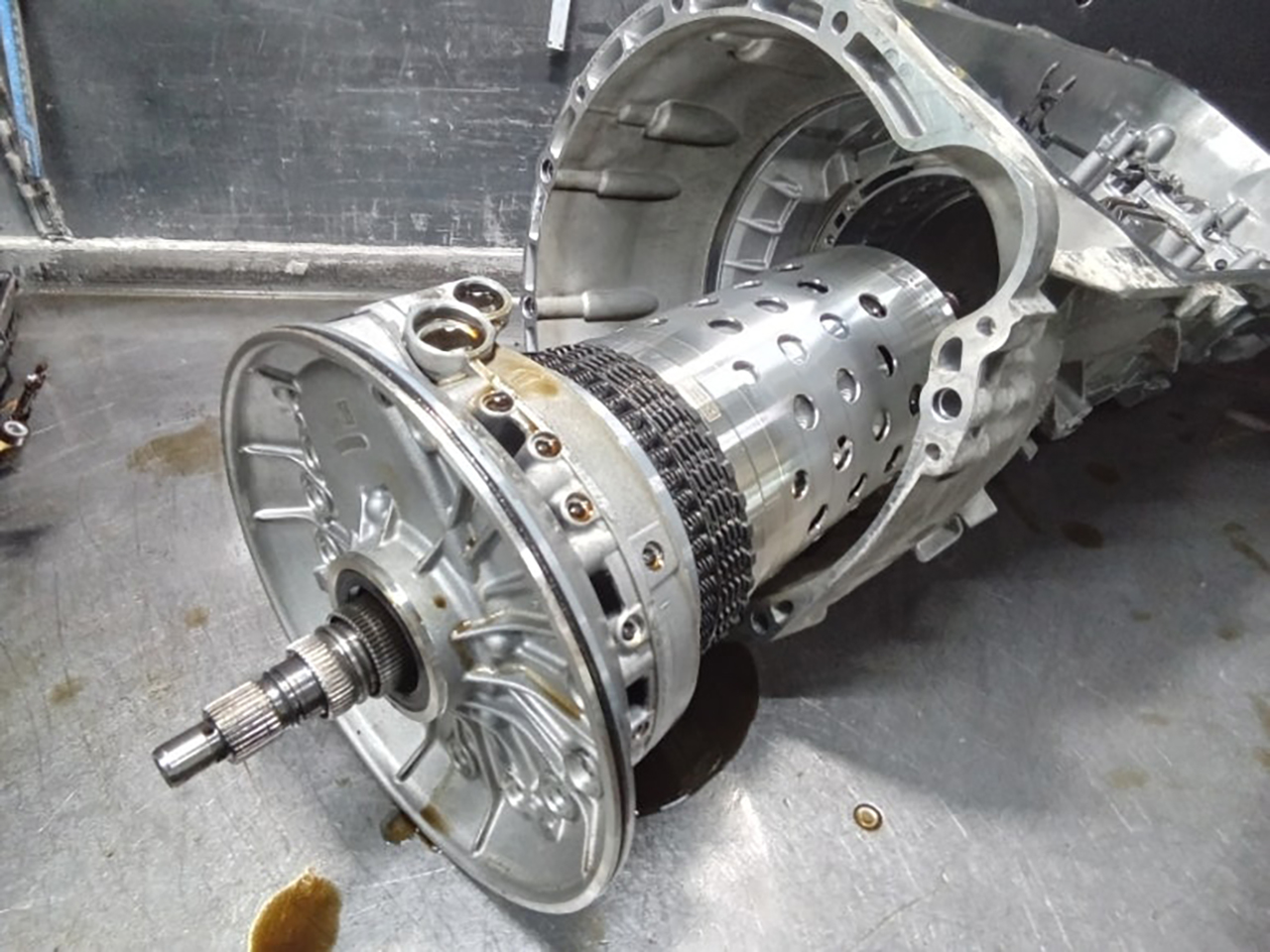

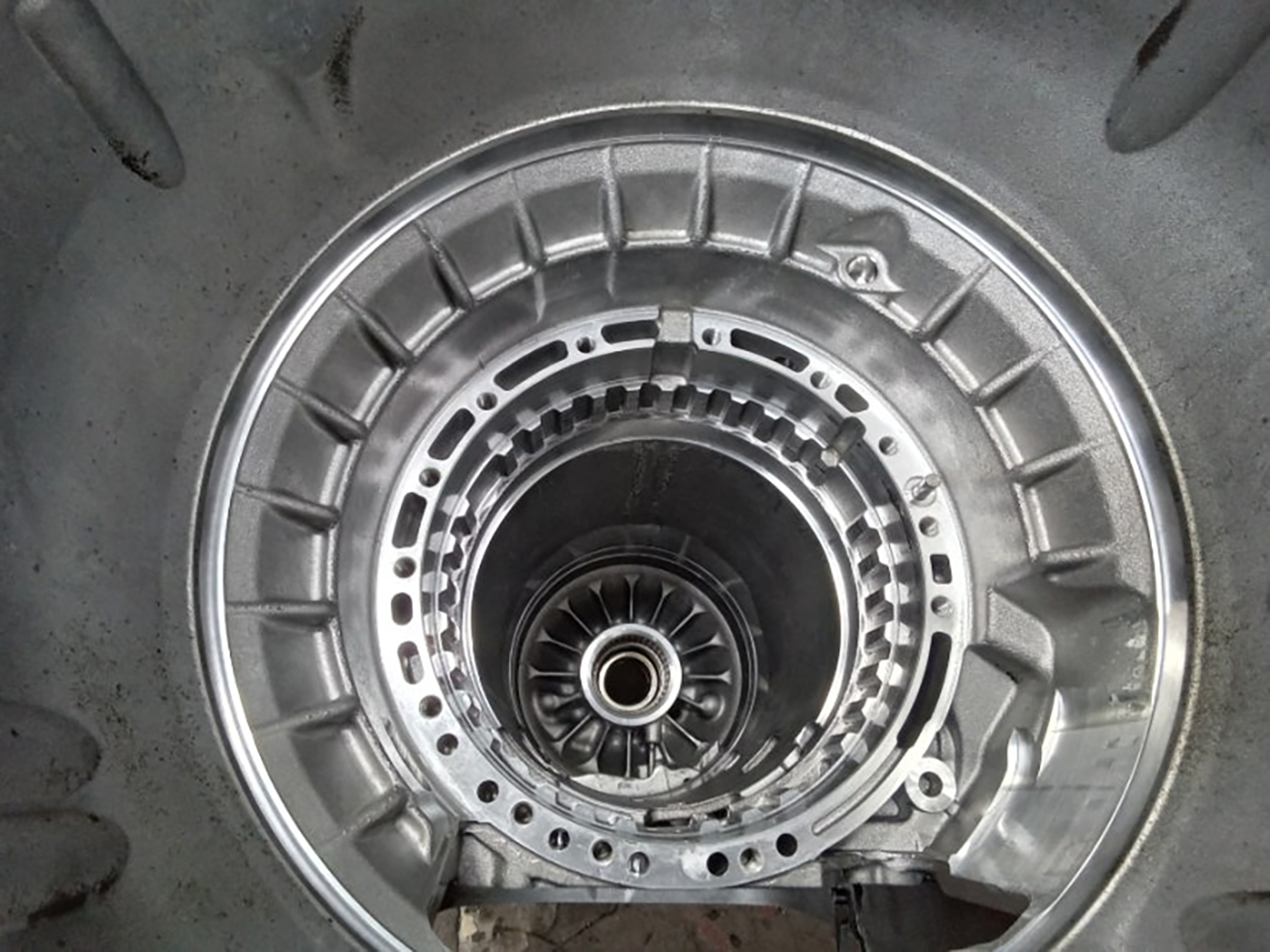

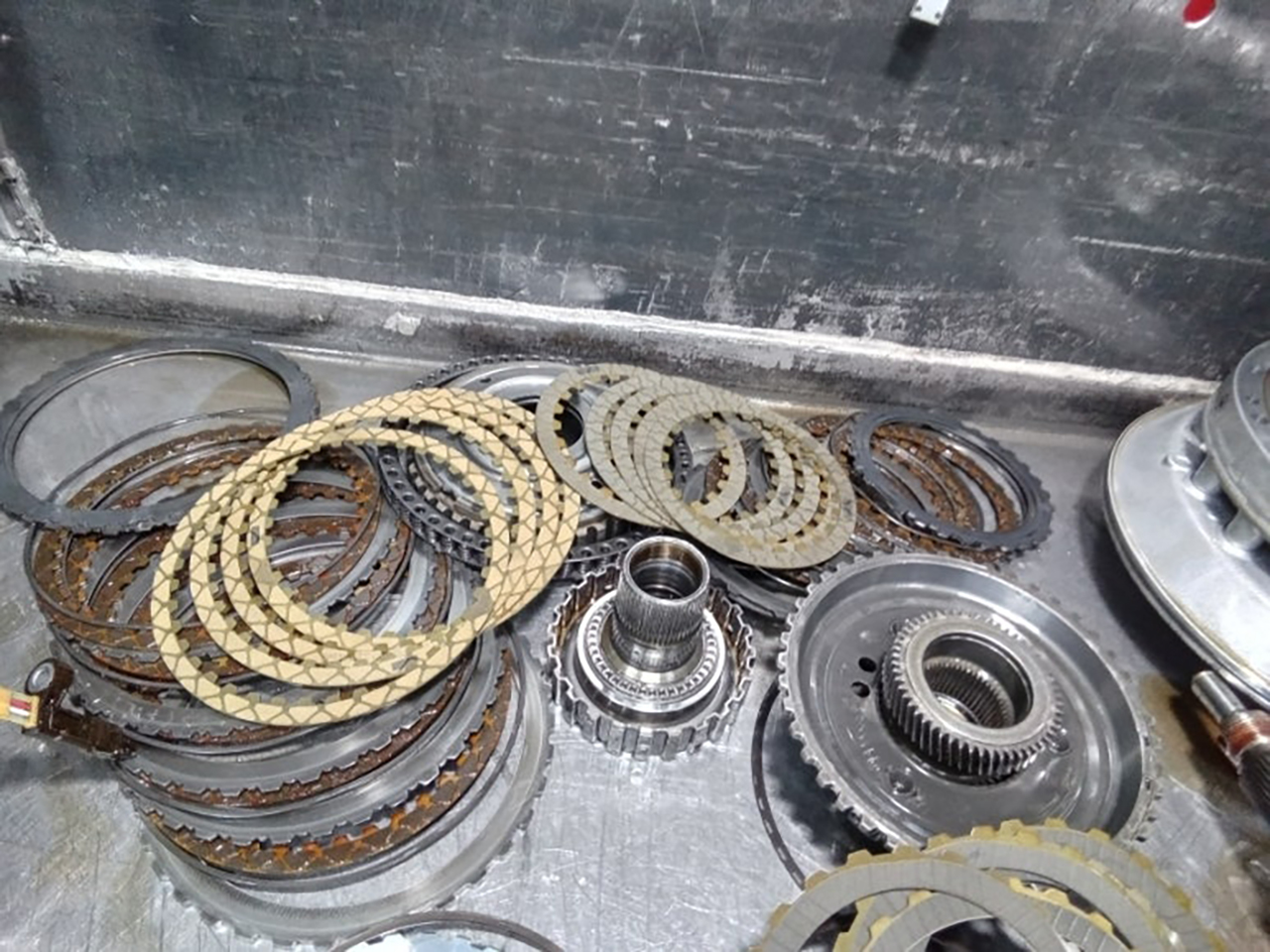

클러치 어셈블리를 분리하면 다판 디스크 마모 상태가

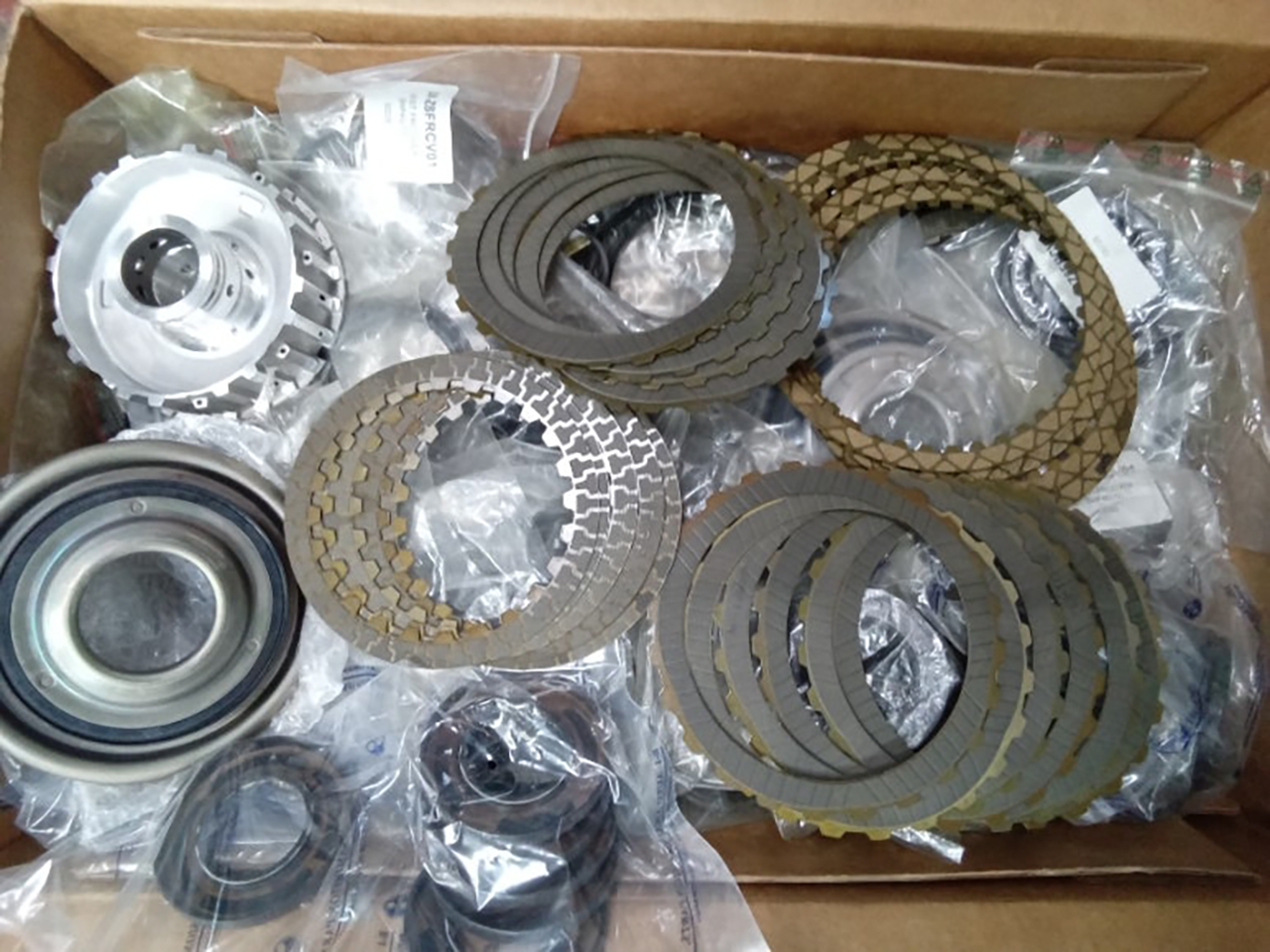

바로 보입니다. 디스크, 유압 피스톤, 클러치 허브를 전부
신품으로 교환하는 전체 오버홀을 진행했습니다.

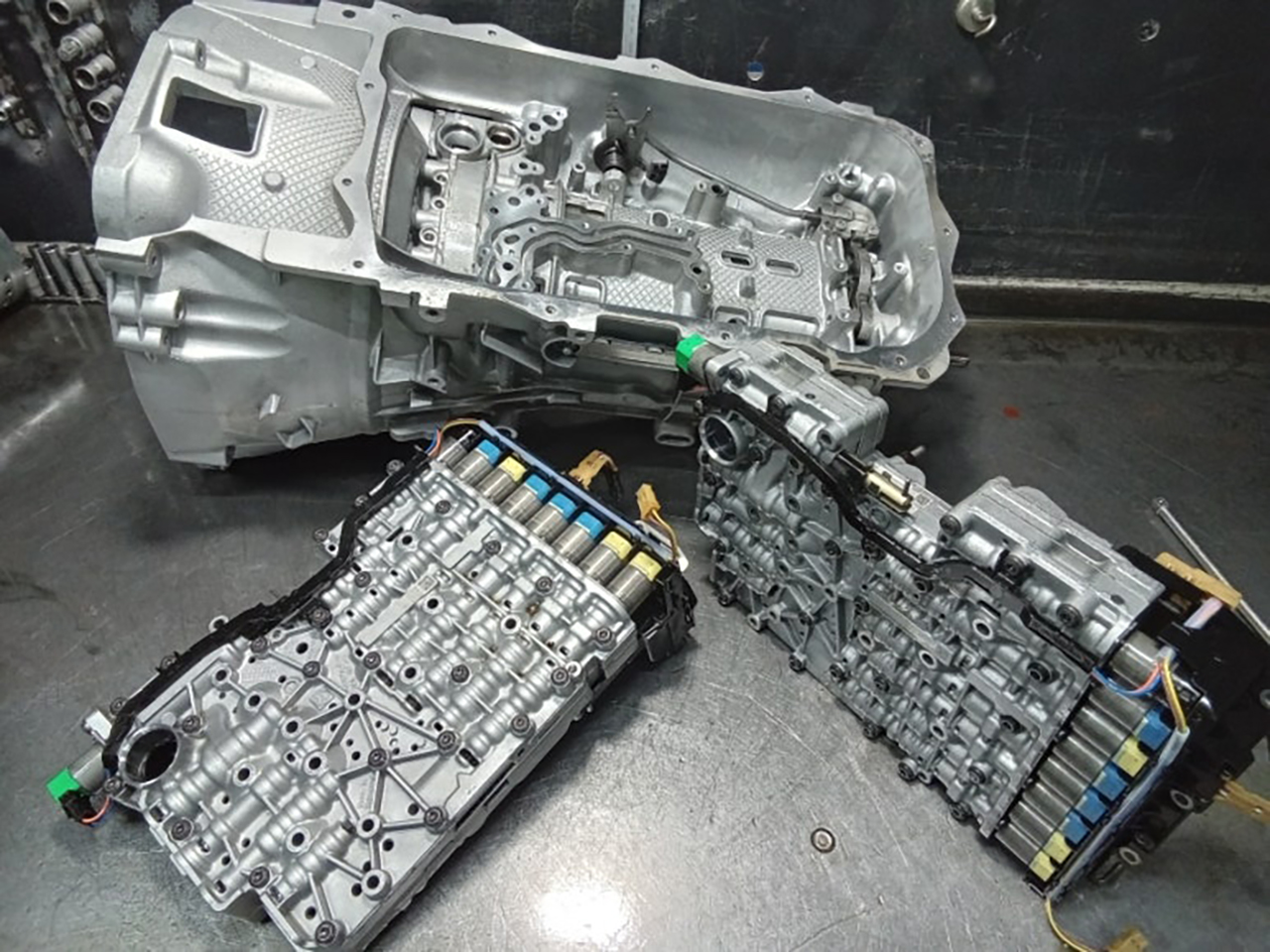

BMW 메카트로닉스는 재생품으로 교환했습니다.
교환 후 클론 작업으로 차량 VIN 데이터를 이식합니다.
클론이 빠지면 메카트로닉스가 이 차량을 인식하지
못해서 변속 오작동이 남습니다.

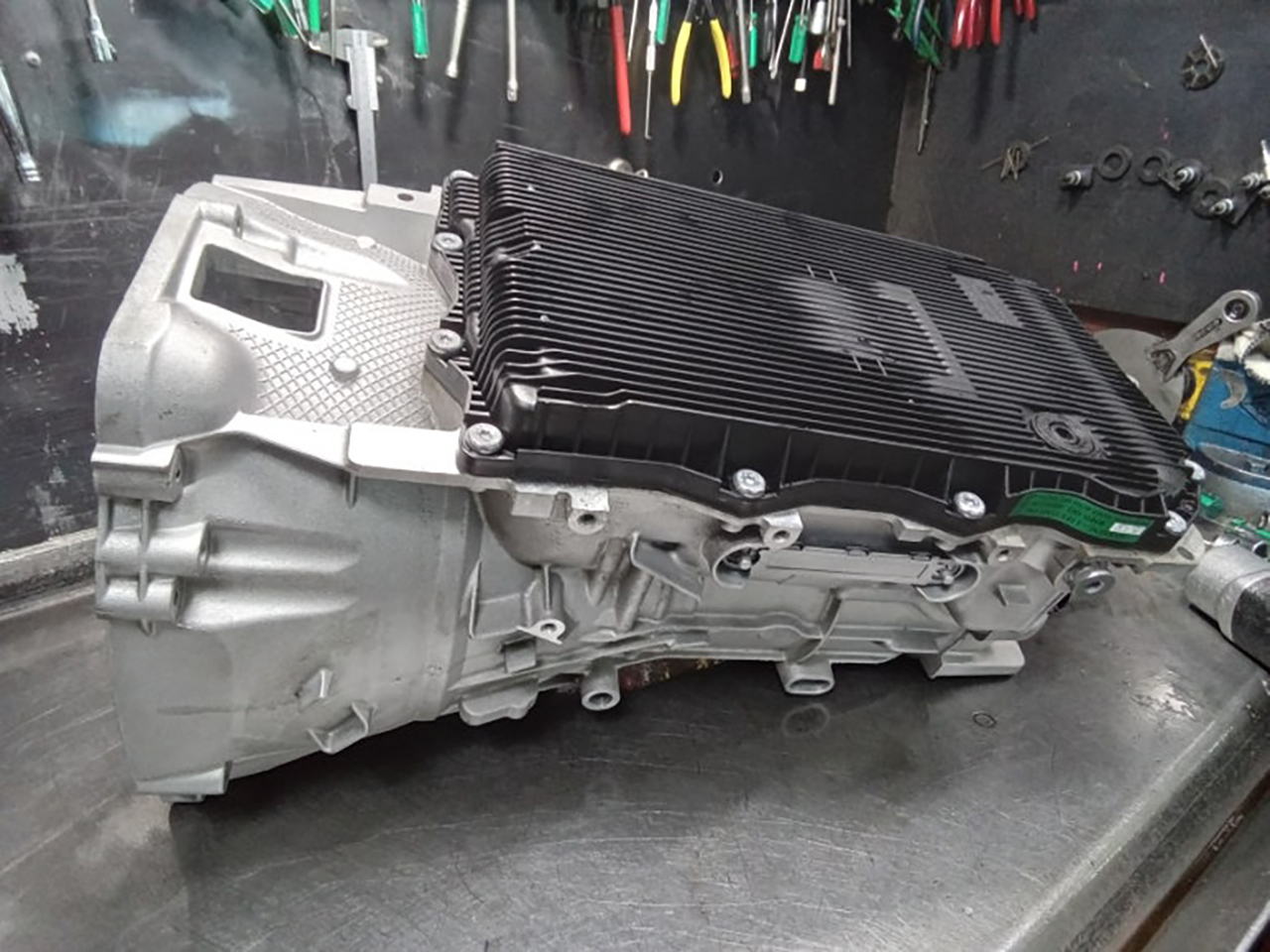

오일팬 신품 + 시운전 결과
오일팬 신품 조립, 미션오일 충전 후 시운전을 진행했습
니다. 후진 R 기어에서 정상 작동이 확인됐습니다.
전진출발 구간 꿀렁거림도 사라졌습니다. BMW 후진
안됨 증상과 전진 충격 모두 해결됐습니다. 출고 전
후진·전진·자동변속 전 구간 이상 없음 확인했습니다.
BMW 미션 수리, 고장 코드가 없는데 후진이
안 될 때 어떻게 진단하나요?
고장 코드가 없는데 후진이 안 되는 경우, 진단은
3단계로 진행합니다.
1단계 — 배터리 점검. 먼저 확인해야 합니다.
배터리 저전압 상태에서 D에서 P로 자동 전환되거나
변속 오류가 나타나는 경우가 있습니다. 미션 고장이
아니라 배터리 문제일 수 있습니다.
2단계 — 시운전 진단. 후진·전진 각 기어별로 작동
여부를 확인합니다. 꿀렁거림, 충격 타이밍, 어느
단에서 증상이 나오는지 파악합니다. 이 단계에서
클러치 계통인지 메카트로닉스 계통인지
방향이 잡힙니다.
3단계 — 미션 분리 후 내부 확인. 코드 없는 기계적
고장은 여기까지 가야 정확한 상태가 나옵니다.
클러치 디스크 마모·파손, TC 계통 이상
여부를 직접 확인합니다.
코드 없는 기계적 고장이라는 말이 낯설 수 있지만,
전자 제어가 감지하지 못하는 물리적 파손은 스캐너만
으로 판단할 수 없습니다. 증상이 있으면
시운전부터 시작하는 게 맞습니다.
BMW 미션 수리
320d·640d·X3·X5도 같은 ZF 8HP 구조입니다.
BMW 미션 수리 내용으로 520d 사례를 기록했지만,
이 구조는 520d에만 해당하지 않습니다.
BMW 320d, 640d, X3, X5도 ZF 8HP 8단 변속기
를 사용합니다. 클러치 구성, 메카트로닉스 위치,
오일팬 필터 일체형 구조, 클론 후 기번 세팅 절차
전부 동일합니다. 고장 코드 없는 기계적 후진 불가
패턴도 동일하게 나타날 수 있습니다.
차종이 달라도 ZF 8HP를 쓰는 BMW라면 이 글의
진단 기준과 수리 방식이 그대로 적용됩니다.
같은 증상으로 고민 중이신 분은 저장해두세요. 어느
차종이든 증상이 비슷하면 판단 기준으로
쓰실 수 있습니다.
BMW 미션 수리 마무리...!
BMW 미션 수리는 ZF 8HP에서 고장 코드 없이 후진
불가로 나타나는 경우 기계적 클러치 고장을
먼저 확인해야 합니다.
메카트로닉스 유압 이상이 클러치 2차 손상으로 이어
지므로 클러치 오버홀과 메카트로닉스 동시 수리가
권장됩니다. 520d·320d·640d·X3·X5 동일
ZF 8HP 구조입니다. 수리 후 1년 2만km 무상 A/S,
정비내역서 발행됩니다. ZF 변속기 지정센터
한국오토 기준입니다.

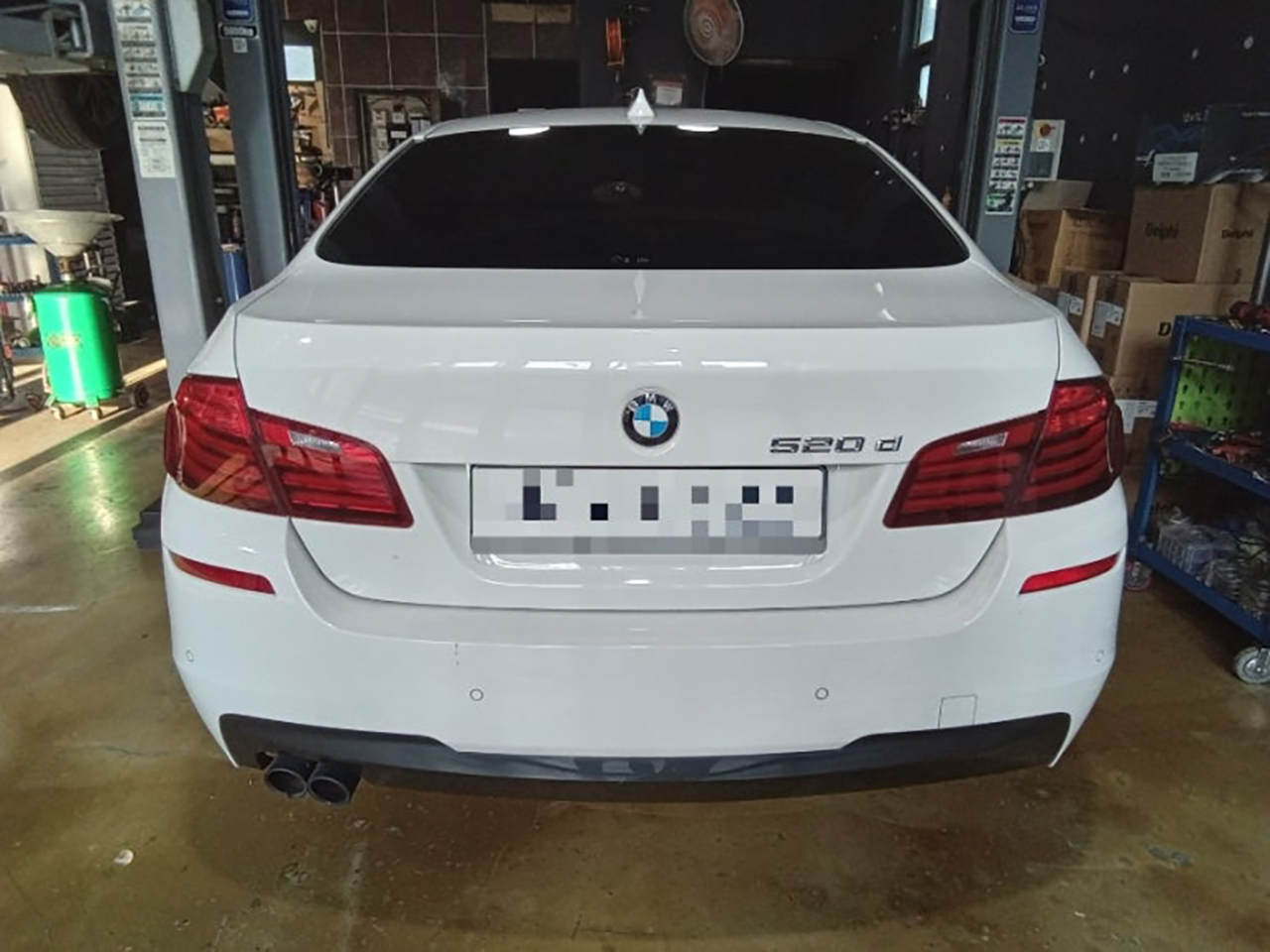

2016년식 BMW 520d F10, 178,000km
인천 견인, 고장 코드 없는 기계적 후진 불가. 클러치
오버홀, 메카트로닉스 재생품, 오일팬 신품, 클론 완료
후진 정상·전진 꿀렁거림 해결 후 출고했습니다.
후진이 안 되거나 출발 때 꿀렁거림이 심하다면 방치
하지 마세요. 클러치 2차 손상까지 진행되면 수리
범위가 더 커집니다. 서울 노원구 한국오토,
ZF 변속기 지정센터에서 직접 진단해드립니다.
체인점 없이 단일 사업장에서 운영합니다.
