BMW 4륜 TC
저단에서 퉁퉁퉁 소리가 미션 문제인 줄 알았는데
트랜스퍼 케이스였습니다.
저단에서 퉁퉁거리는 소리가 엔진인지 미션인지
TC인지 헷갈리셨나요? BMW 640d xDrive를
시운전해보니 RPM 변동은 없고 특정 구간에서만
퉁퉁 거리는 패턴이었습니다.
BMW 4륜 TC, 저단에서 퉁퉁거리는 소리가
미션인지 엔진인지 헷갈리셨나요? 시운전으로
트랜스퍼 케이스 고장임을 확인했습니다.
서울 노원구 한국오토, 트랜스퍼 케이스 수리 내용
상세하게 작성해봅니다.
시운전에서 확인한 것
퉁퉁 소리가 미션이 아닌 TC인 이유
시운전하면서 RPM은 그대로인데 특정 구간에서만
반복적으로 퉁퉁 거렸습니다. 이 패턴이 중요합니다.
엔진 부조가 원인이라면 RPM이 불규칙하게
튀거나 공회전이 흔들립니다. 미션 충격이라면
변속이 일어나는 시점에 충격이 오고, 단이 올라
가면서 증상이 사라지거나 변합니다.

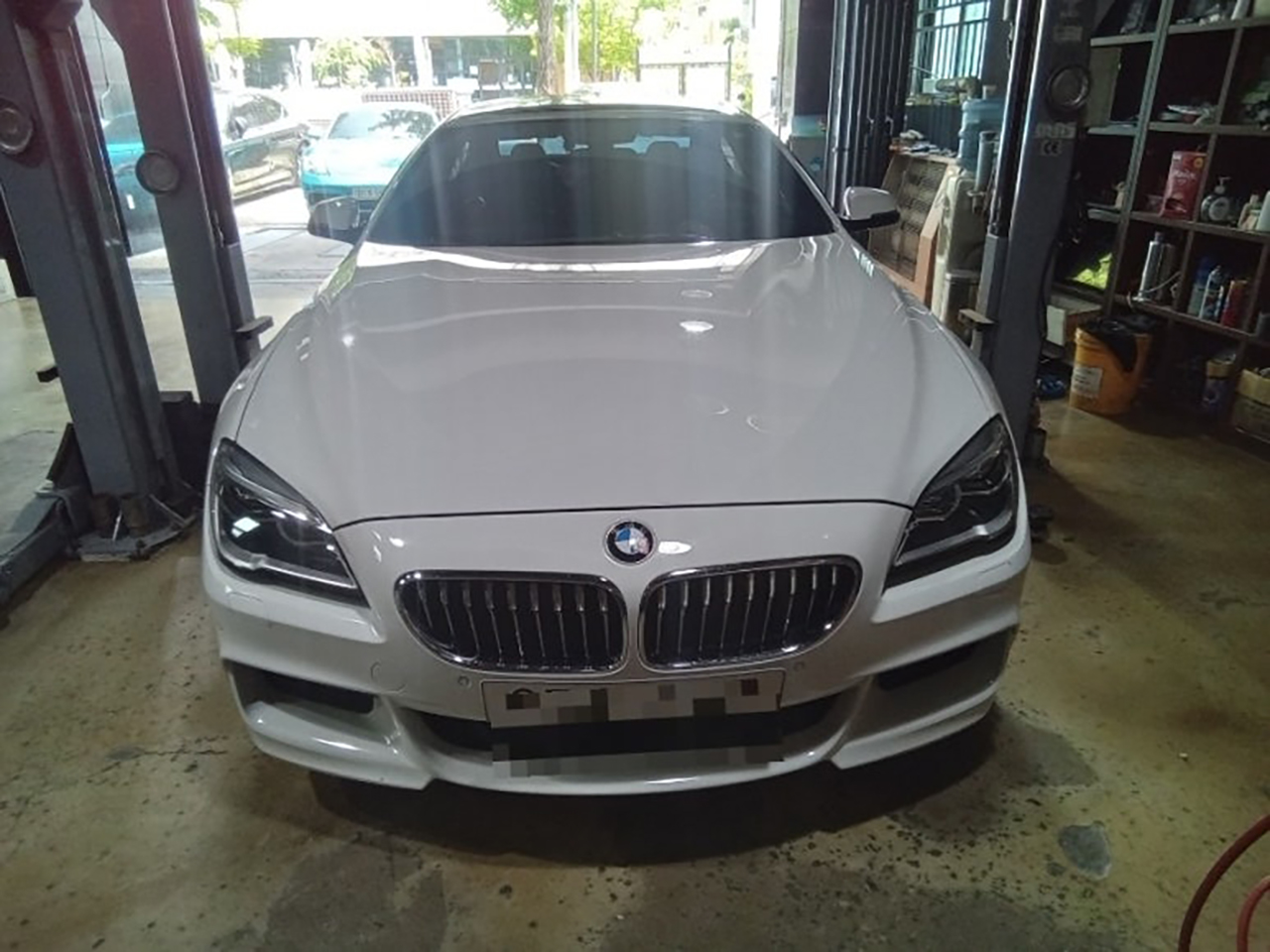

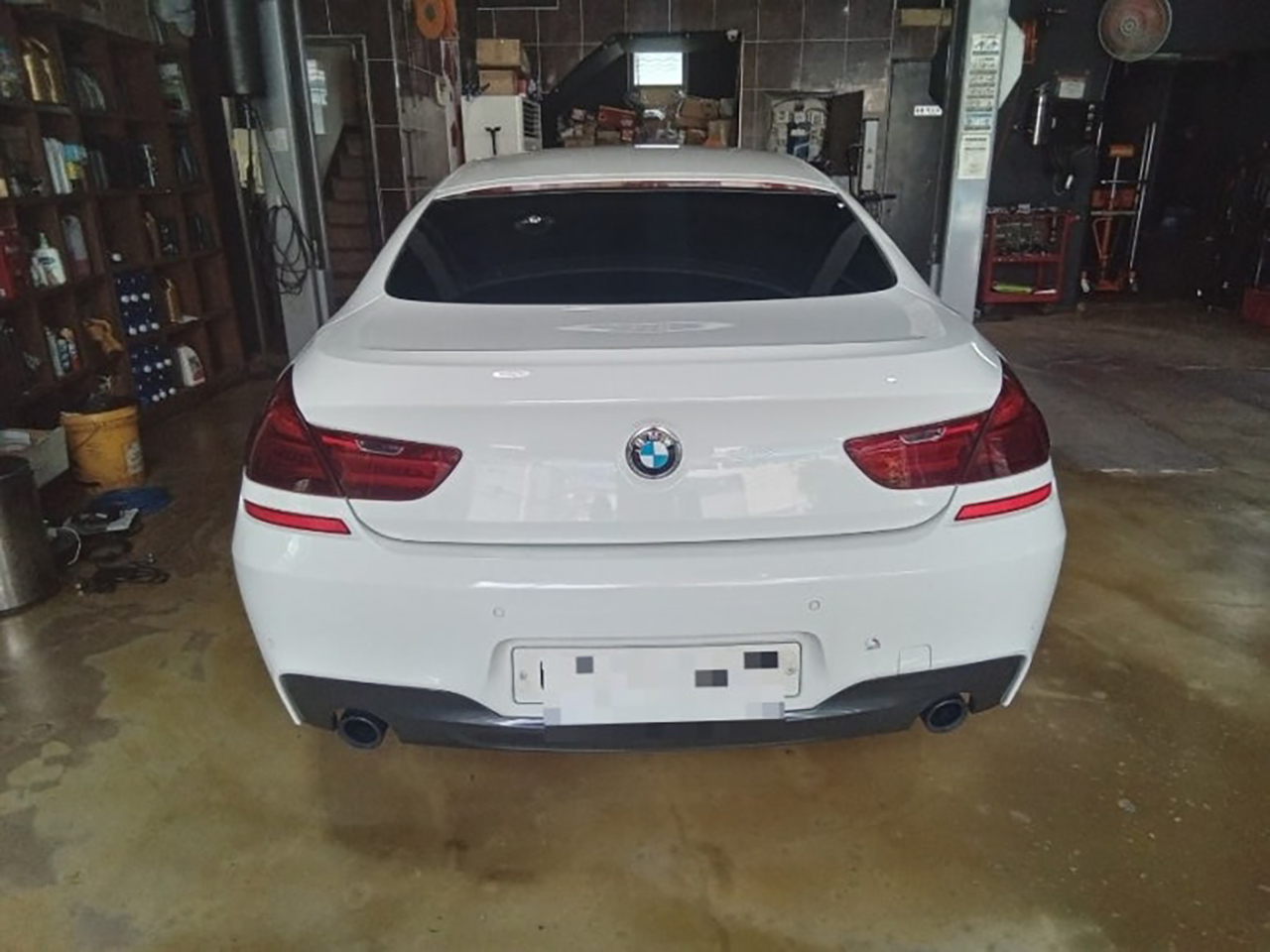

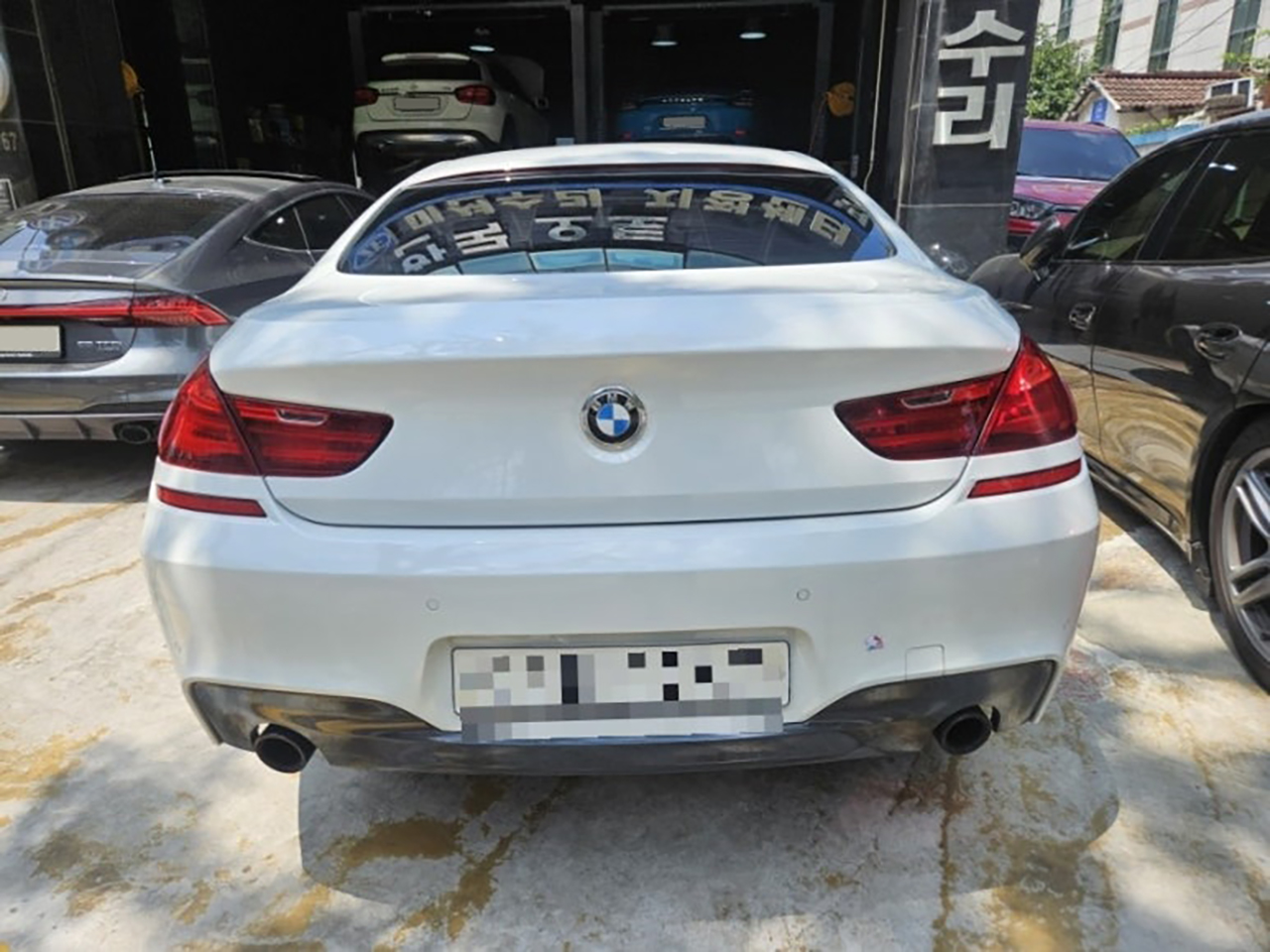

입고된, BMW 640d는 달랐습니다.
저단에서 일정한 속도로 주행할 때 RPM 변동 없이
특정 구간에서 퉁퉁, 턱턱 반복됐습니다. 엔진
회전수는 안정적이고, 변속 시점도 아닌데 충격이
오는 패턴입니다. 이건 TC 클러치 마찰력이
저하됐을 때 나타나는 증상입니다.
BMW 트랜스퍼 케이스는 엔진 동력을 앞뒤 바퀴에
분배하는 부위입니다. 내부 다판 클러치가 마모되면
분배 과정에서 마찰이 고르지 않아 저속 구간에서
충격이 반복적으로 옵니다. 소리를 따라가 보면
차체 중앙 아래쪽, 미션 뒤편 TC 위치에서
나고 있었습니다.
BMW 4륜 TC 오일 교체 주기 알려주세요
BMW 4륜 TC 오일은 6만km마다 교환하는 것을
권장합니다. 제조사 공식 안내에는 무교환 또는
장기 교환 주기로 표기된 경우가 있는데, 현장 경험
기준으로는 6만km 전후로 교환하는 게 다판
클러치와 플레이트 수명을 유지하는 데 유리합니다.
TC 오일 교환 주기를 놓치면 오일이 열화되면서
클러치 마찰 계수가 떨어집니다. 마찰력이 저하되면
동력 분배 과정에서 클러치가 고르게 맞물리지 않고,
저단에서 퉁퉁거리는 충격이 시작됩니다. 방치할수록
다판 클러치와 플레이트 마모가 빨라집니다.
BMW 520d xDrive, X5, X3, X4 xDrive 모두
동일한 교환 주기를 적용합니다. 차량 이력에서
TC 오일 교환 기록이 없거나 불분명하다면
먼저 확인해볼 필요가 있습니다.
언더 커버 열고 TC가 보이는 순간
640d TC 분리 작업

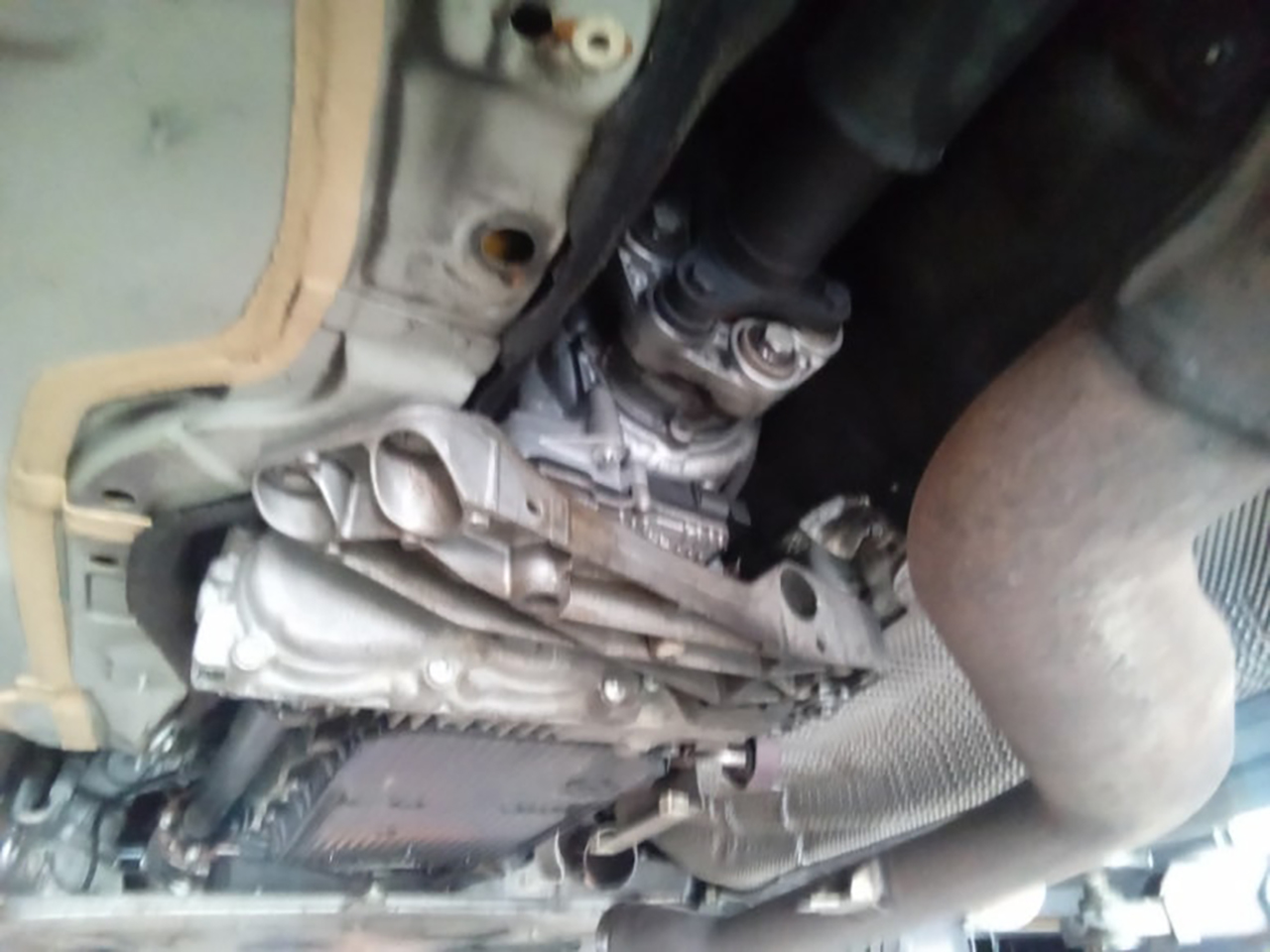

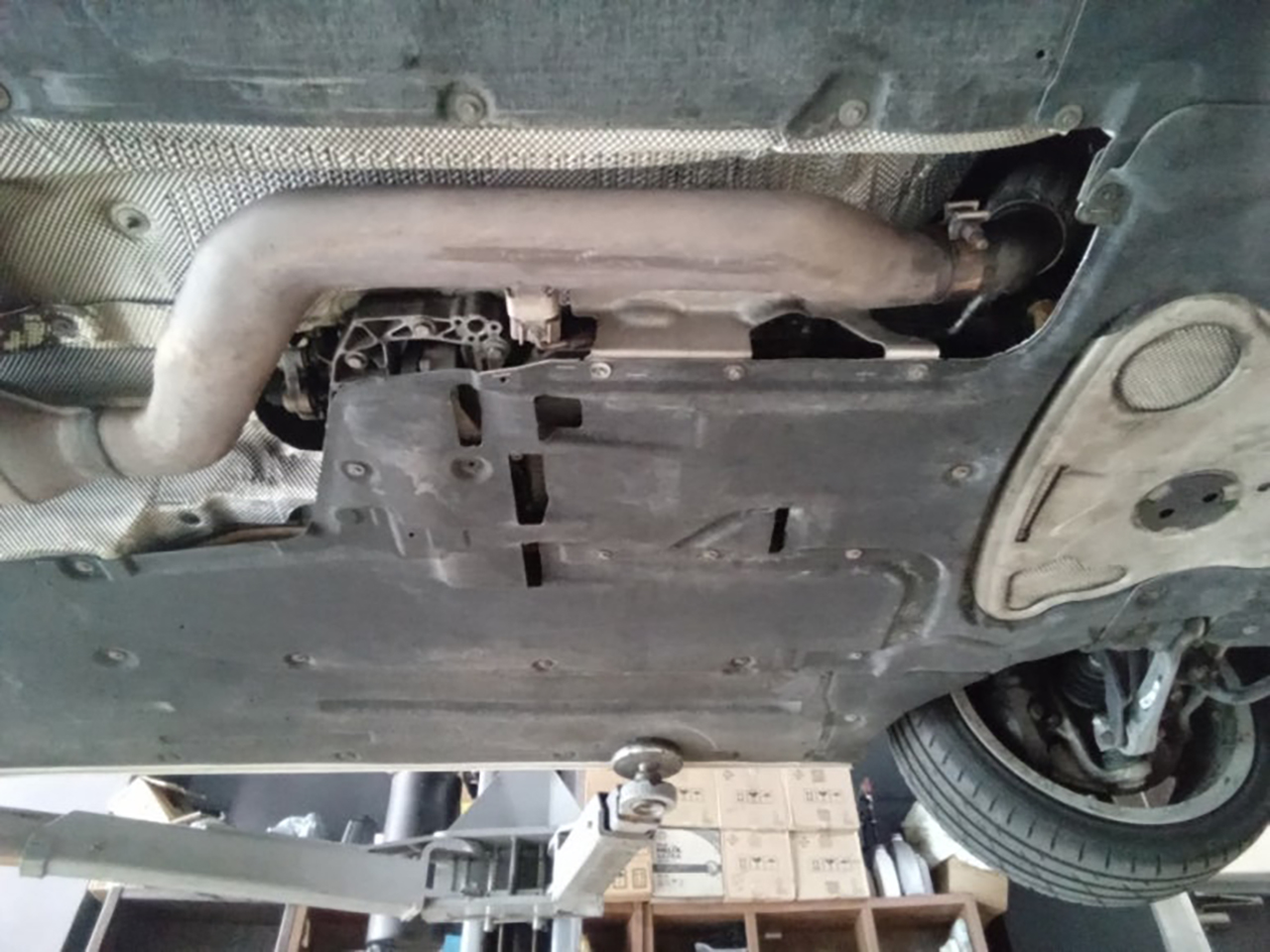

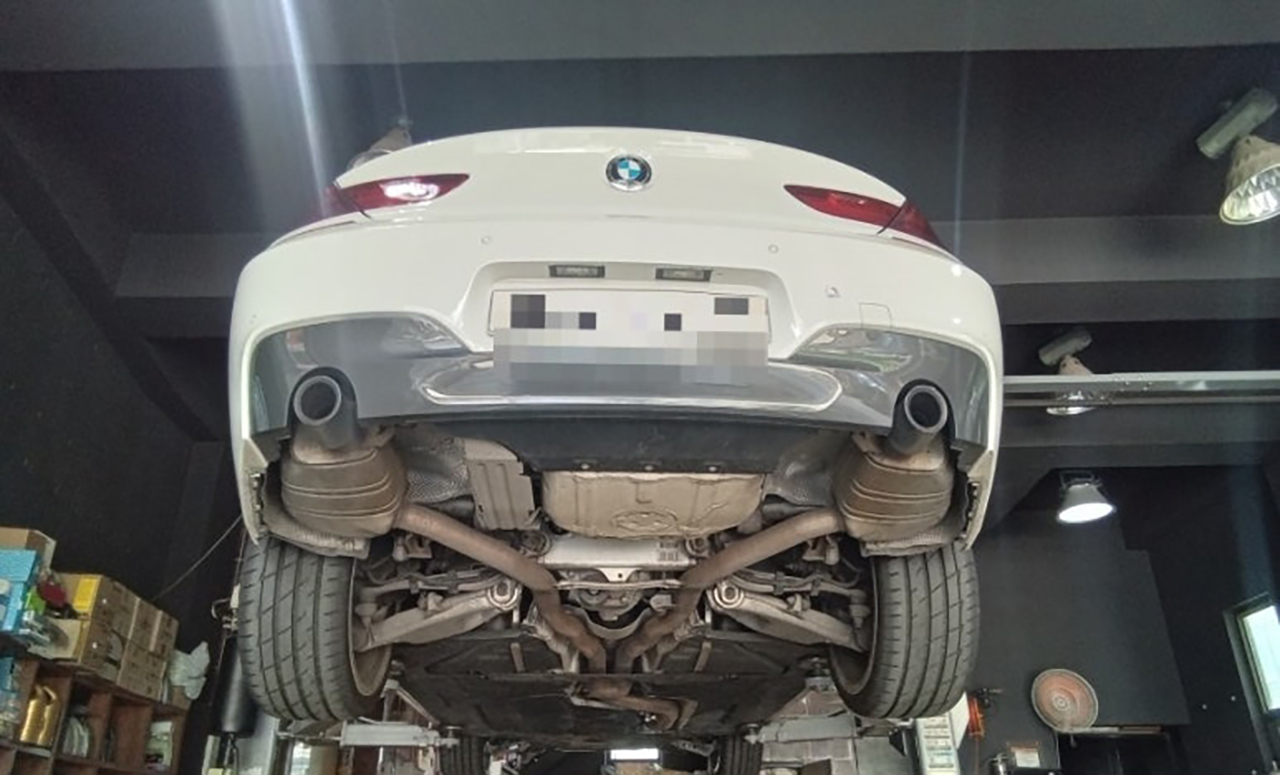

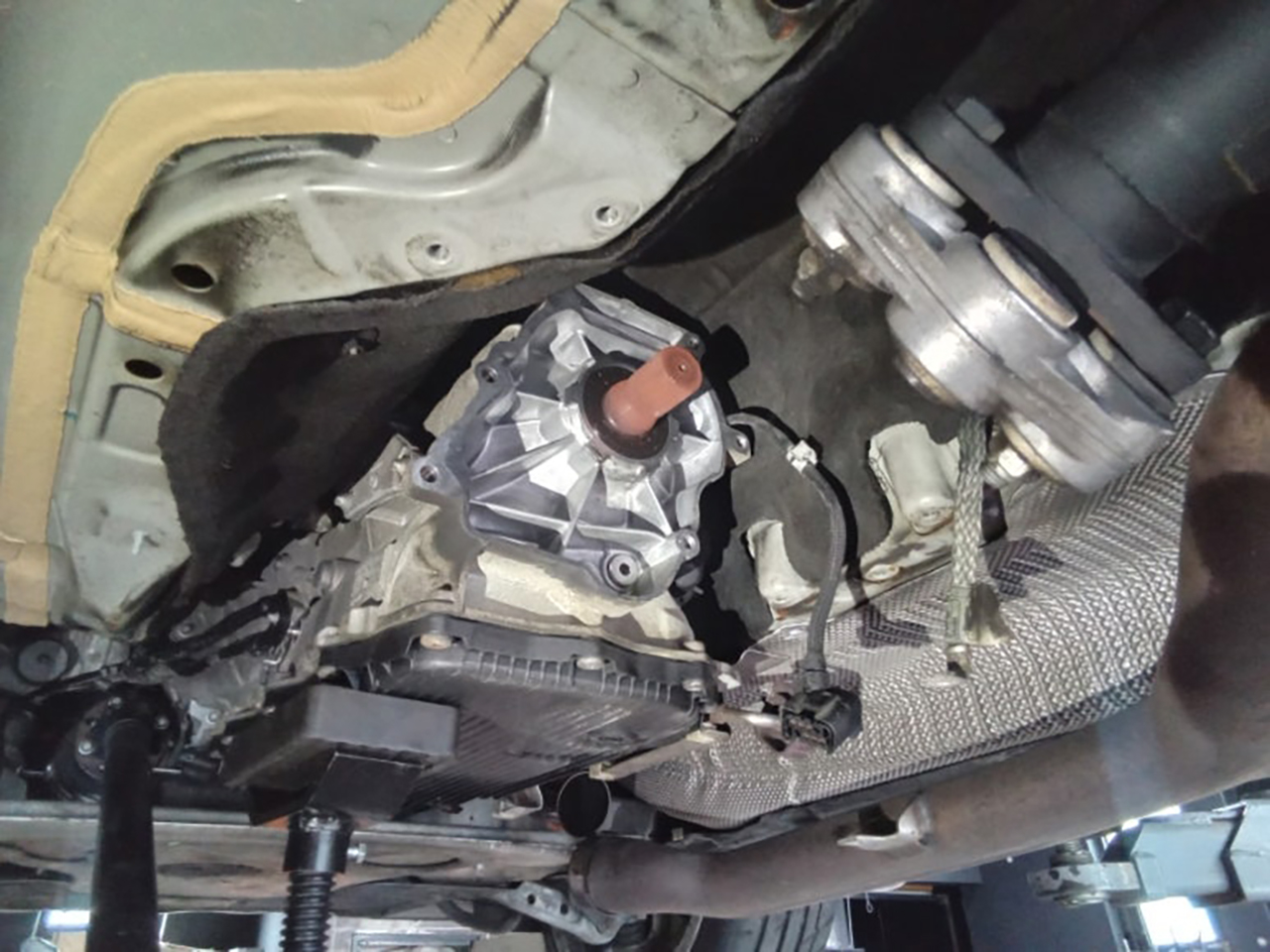

차량을 리프트에 올리고 언더 커버를 탈거했습니다.
미션 뒤편에 TC가 연결된 구조가 눈앞에 드러나며
처음 보시는 분들은 미션이랑 하나로 붙어 있는 줄
아시는데, TC는 미션 출력 축에 연결된 별도
하우징 구조입니다.
TC 하우징에서 오일 드레인 플러그를 열어 오일을
배출했습니다. 배출된 오일 색이 많이 변해
있었습니다. BMW 트랜스퍼 케이스를 차량에서
분리하면 하우징 내부가 확인됩니다. 다판 클러치와
플레이트를 꺼내봤을 때 마모 흔적이 있었습니다.
클러치 디스크 표면이 고르지 않고 일부 플레이트에
마모 패턴이 나왔습니다. 이 상태가 저단 퉁퉁
충격의 원인이었습니다.
TC 클러치 마찰력 저하는 오일 상태만으로 완전히
파악하기 어렵습니다. 직접 분해해서 클러치와
플레이트 상태를 눈으로 확인해야 교환 범위를
정확하게 판단할 수 있습니다.
BMW 4륜 TC 오일 교체 주기와 권장 제품 알려주세요
TC 전용 오일 규격은 일반 미션오일과 다릅니다.
BMW 트랜스퍼 케이스에는 다판 클러치 윤활에
맞는 점도와 첨가제 사양의 전용 오일을 사용해야
합니다. 일반 ATF나 디퍼런셜 오일을 혼용하면 마찰
계수가 달라져 클러치 슬립이 발생할 수 있습니다.
이번 640d에는 TC 전용 오일 신유를 사용했습니다.
오일 교환 시 TC 내부 세척을 함께 진행하는 이유는,
마모된 클러치 입자가 오일과 섞여 남아 있으면
새 오일을 넣어도 오염이 다시 순환하기 때문입니다.
세척 후 신유를 주입해야 클러치 교환 효과가
제대로 나옵니다.
BMW 트랜스퍼 케이스 수리나 오일 교환 시
차량별 규격에 맞는 제품 확인이 선행돼야 합니다.
규격이 맞지 않는 오일은 교환 후 오히려
증상을 악화시킬 수 있습니다.
다판 클러치와 플레이트 꺼내고 신품으로 채우기까지
한국오토 BMW 트랜스퍼 케이스 수리 과정
TC 분리 → 2층 조립실 → 하우징 분리

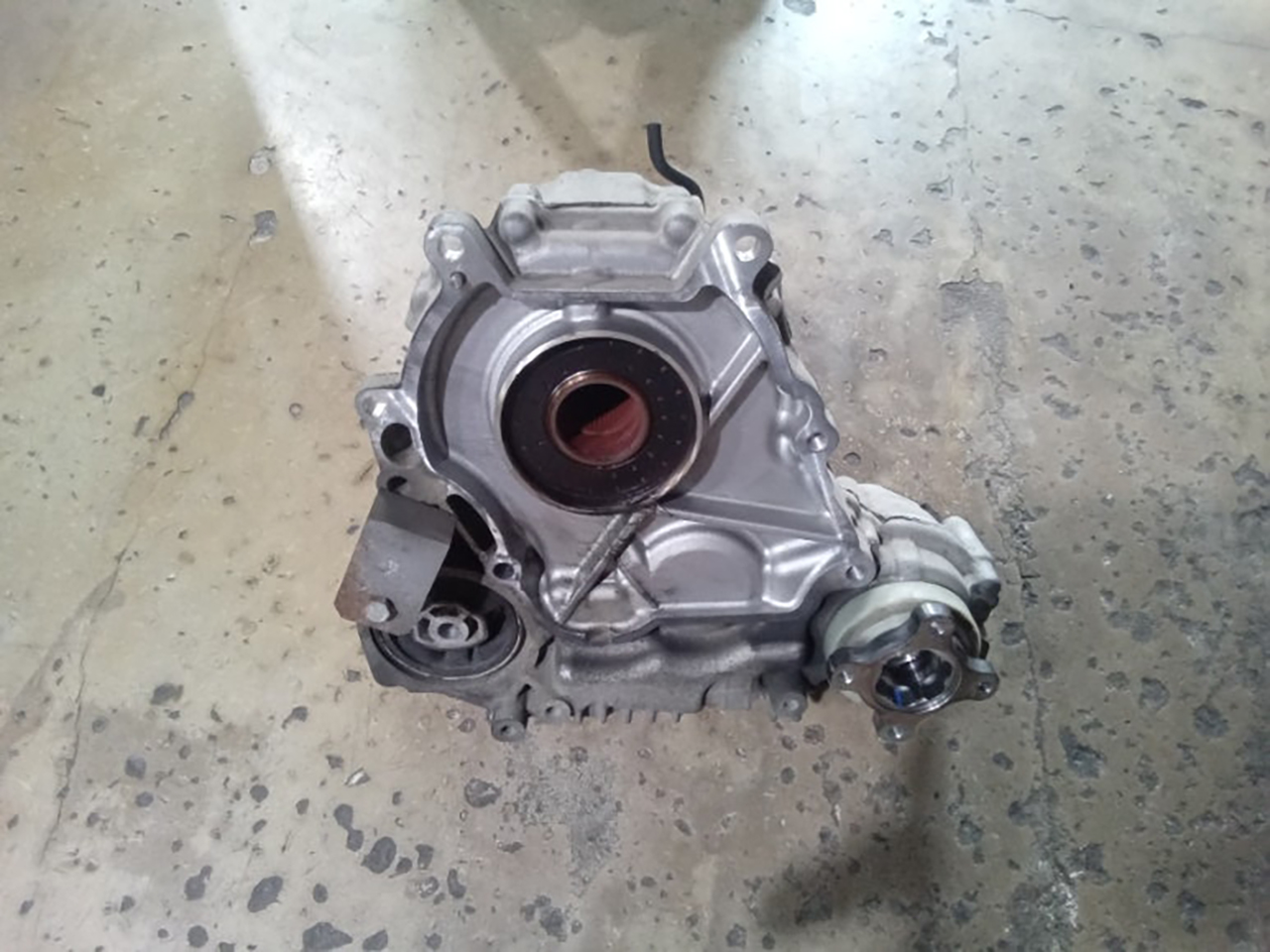

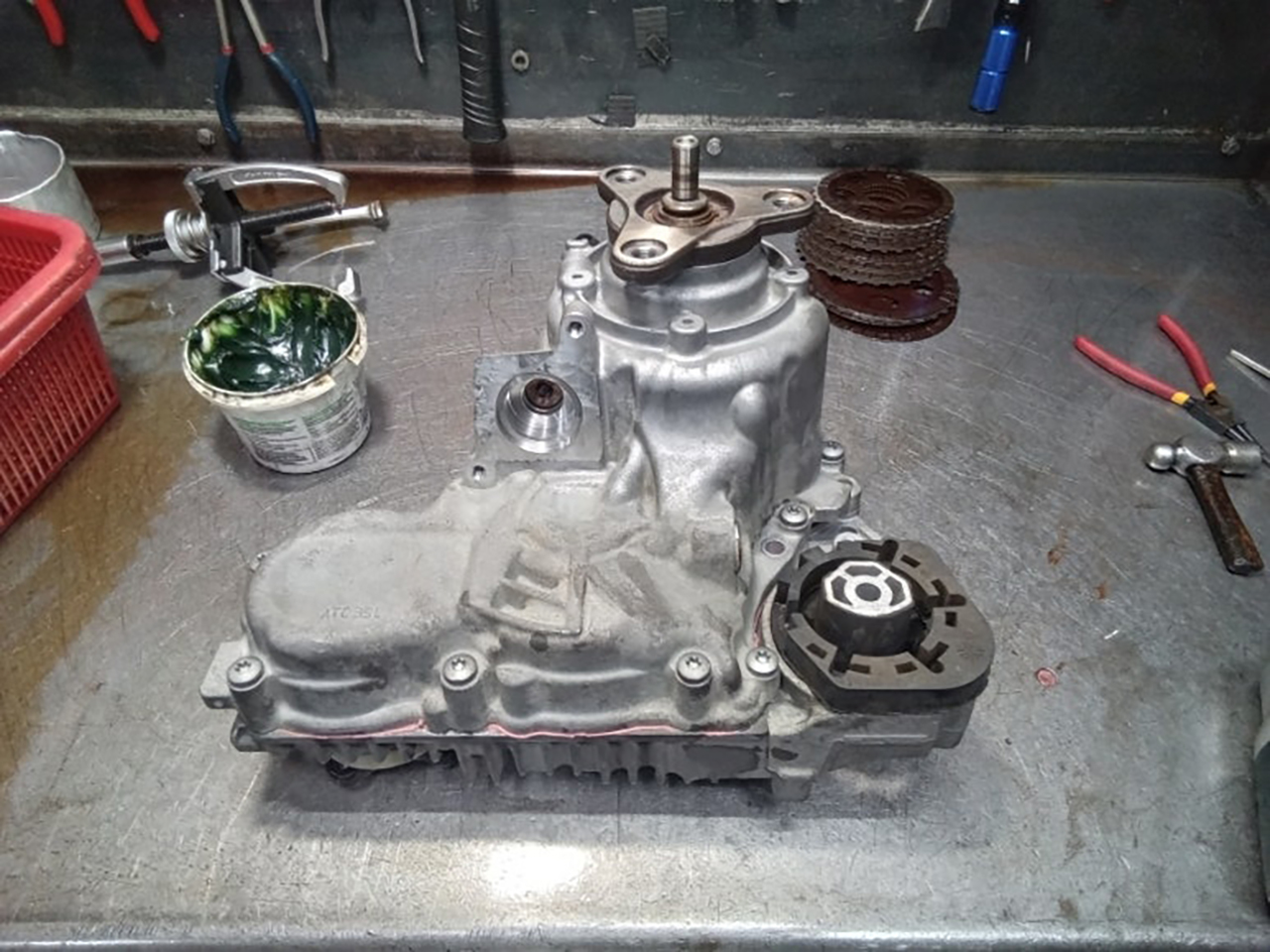

리프트에서 TC를 차량과 완전히 분리했습니다.

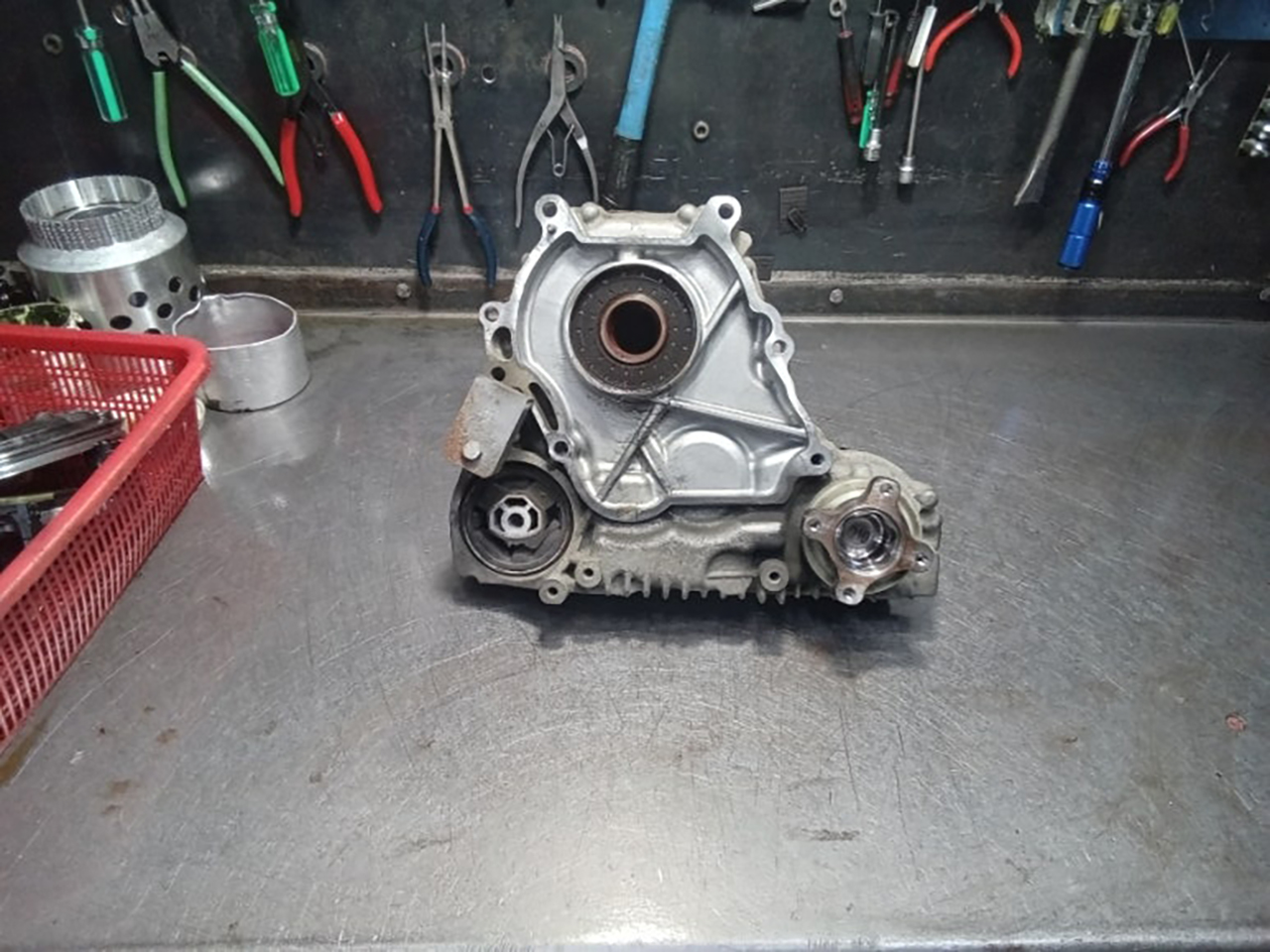

2층 조립실로 올려서 작업대 위에 고정하고 하우징을

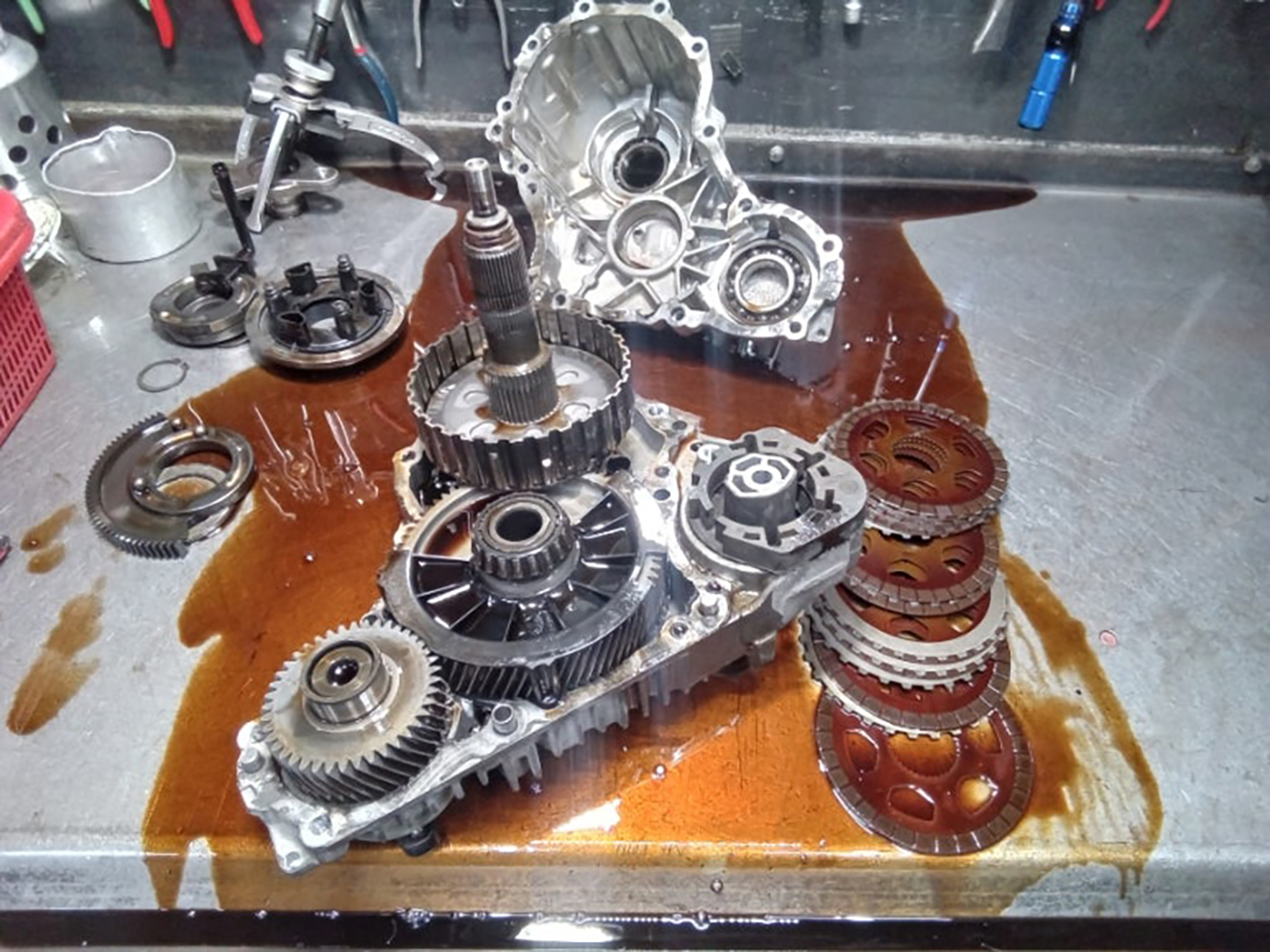

열었습니다. 하우징 내부에는 다판 클러치 팩과
플레이트가 차례로 쌓여 있는 구조입니다. 꺼내보니
마모 흔적이 있는 디스크와 표면이 고르지 않은
플레이트가 확인됐습니다.
다판 클러치+플레이트 신품 교환 + 내부 세척

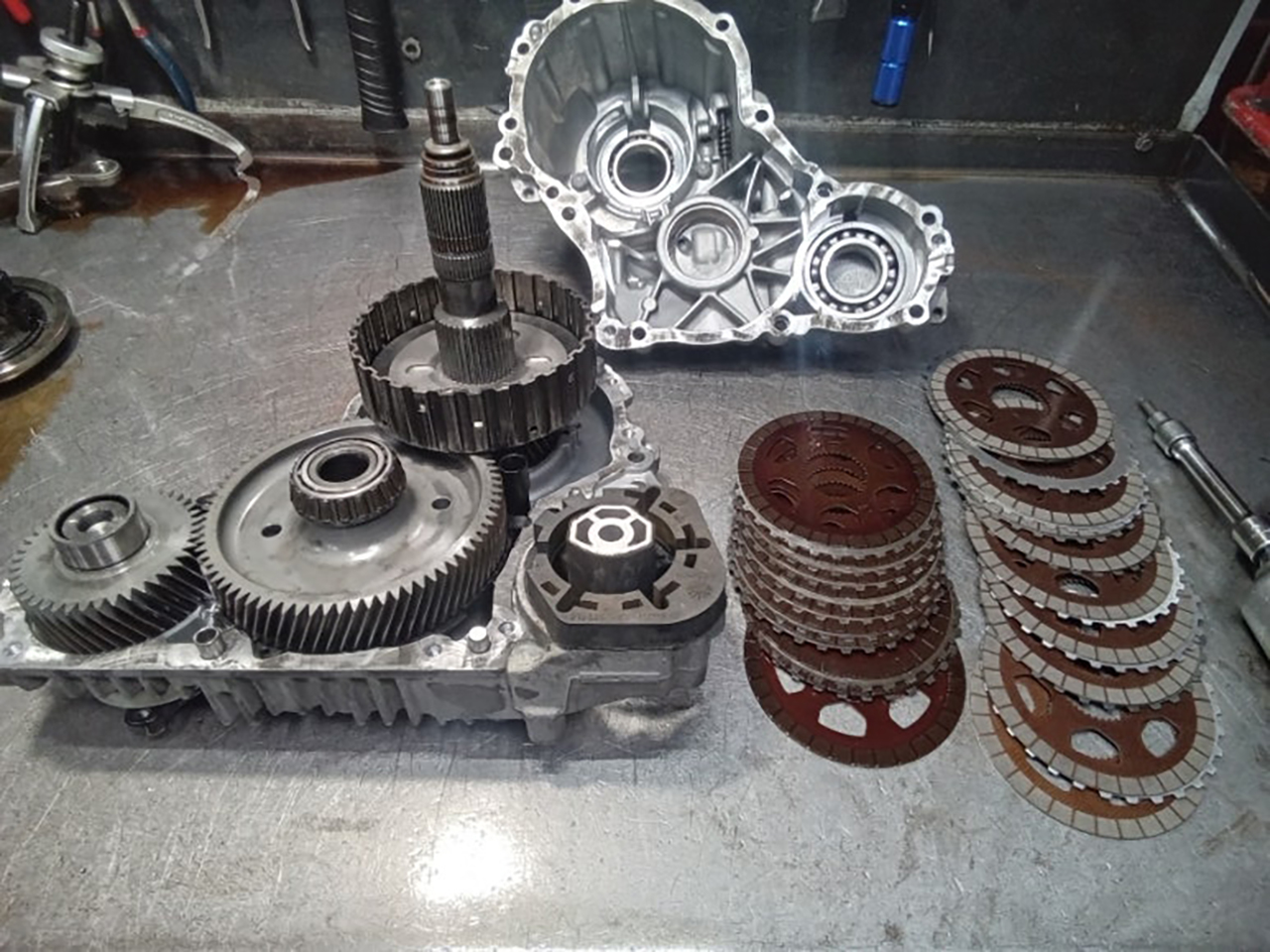

다판 클러치와 플레이트를 신품 세트로 교환했습니다.
교환 전 TC 내부를 세척해서 마모 입자와 오염물을
제거했습니다. 이 세척 과정이 빠지면 새 클러치를 넣어도
잔류 입자가 마찰면에 영향을 줍니다. 신품 세트를 규정
순서로 재조립하고 하우징을 결합했습니다.
TC 오일 신유 + 재장착 + 기본 세팅 + 시운전 결과
TC를 차량에 재장착하고 전용 오일 신유를 규정량
주입했습니다. 기본 세팅 후 시운전에 나섰습니다.
저단에서 가속해보니 특정 구간 퉁퉁 충격이
사라졌습니다. RPM이 안정된 상태에서 매끄럽게
주행이 이어졌고 당일 출고가 가능했습니다.
BMW 4륜 TC 고장 시 발생하는 소음 증상
BMW 4륜 TC 고장 소음은 엔진 부조나 미션 충격과
구분되는 패턴이 있습니다.
① 저단에서 퉁퉁퉁·턱턱·텅텅 충격이 반복됨
② RPM 변동 없이 특정 주행 구간에서만 나타남
③ 저속 코너링이나 출발 직후 이질감·끌리는 느낌
④ 엔진 공회전은 안정적, 변속 시점과 무관하게 충격
⑤ 방치할수록 저단 구간이 넓어지며 증상 악화
엔진 부조는 RPM 자체가 불규칙합니다. 미션 충격은
기어가 바뀌는 시점에 충격이 집중됩니다.
TC 소음은 이 두 가지와 달리 저단 특정 속도
구간에서 RPM 변동 없이 반복됩니다. 방치하면 다판
클러치 마모가 가속되고 TC 내부 손상이 확대됩니다.
BMW 4륜 TC
640d뿐 아니라 520d·X5·X3·X4 xDrive도 동일
BMW 4륜 TC 고장 패턴은 640d xDrive만의
문제가 아닙니다. X5, X3, X4 xDrive도 동일한 TC
구조를 사용하고, 저단 퉁퉁 충격 패턴이 같은
방식으로 나타납니다. 520d xDrive 역시 TC 마찰력
저하가 누적되면 같은 증상이 옵니다.
차종이 달라도 TC 오일 관리 기준과 다판
클러치+플레이트 수리 방식은 동일합니다. 저단에서
반복 충격이 있는데 미션 진단에서 원인을 못
찾으셨다면 TC를 확인해보시길 권합니다. 비슷한
증상이 있는 분이라면 참고하세요.
BMW 4륜 TC(트랜스퍼 케이스) 고장은
저단에서 RPM 변동 없이 퉁퉁퉁·턱턱 거리는 충격이
특징으로, 엔진 부조나 미션 변속 충격과는 다른
패턴입니다. TC 내부 다판 클러치와 플레이트 마모가
원인이며 세트 교환과 TC 오일 신유 교환으로
해결됩니다. 520d·X5·X3·X4 등 xDrive 모델 모두
동일합니다. ZF 변속기 지정센터 진단 기준입니다.
xDrive 모델 오너분들 중 저단 퉁퉁 소음이 미션인지
TC인지 헷갈리셨던 분, 비슷한 상황인 분께
공유해주시 면 도움이 됩니다.
저단에서 반복 충격이 있는데 미션 진단에서 원인이
안 잡힌다면 TC 쪽을 확인해보시는 게 맞습니다.

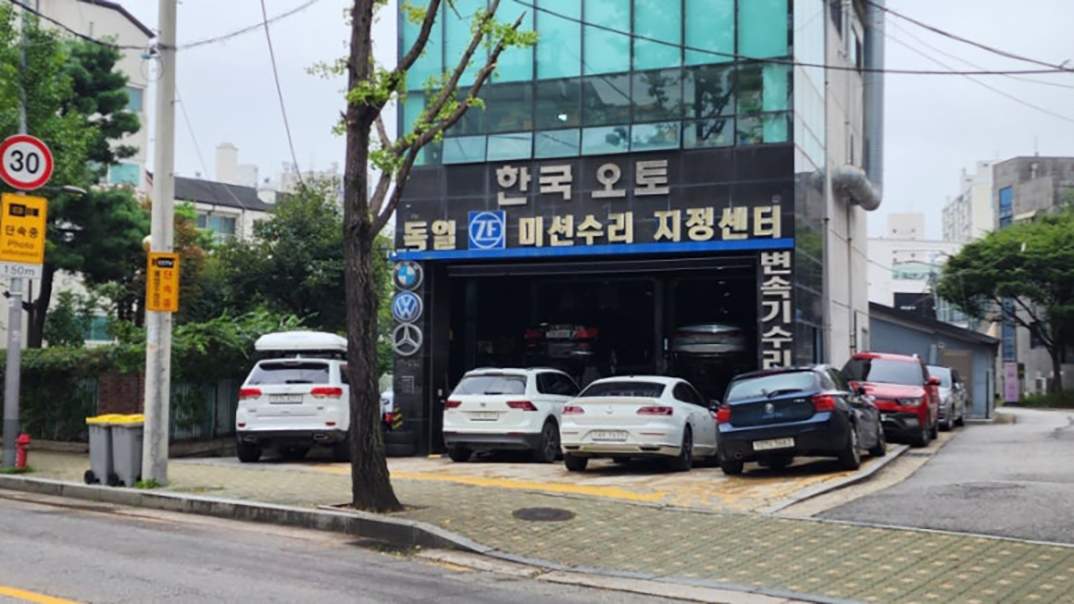

서울 노원구 한국오토는 ZF 변속기 지정센터로,
체인점 없이 직접 진단하고 직접 작업합니다.
BMW 트랜스퍼 케이스 수리는 차량 상태 확인 후
수리 범위를 정확하게 안내드립니다.
